Présentation

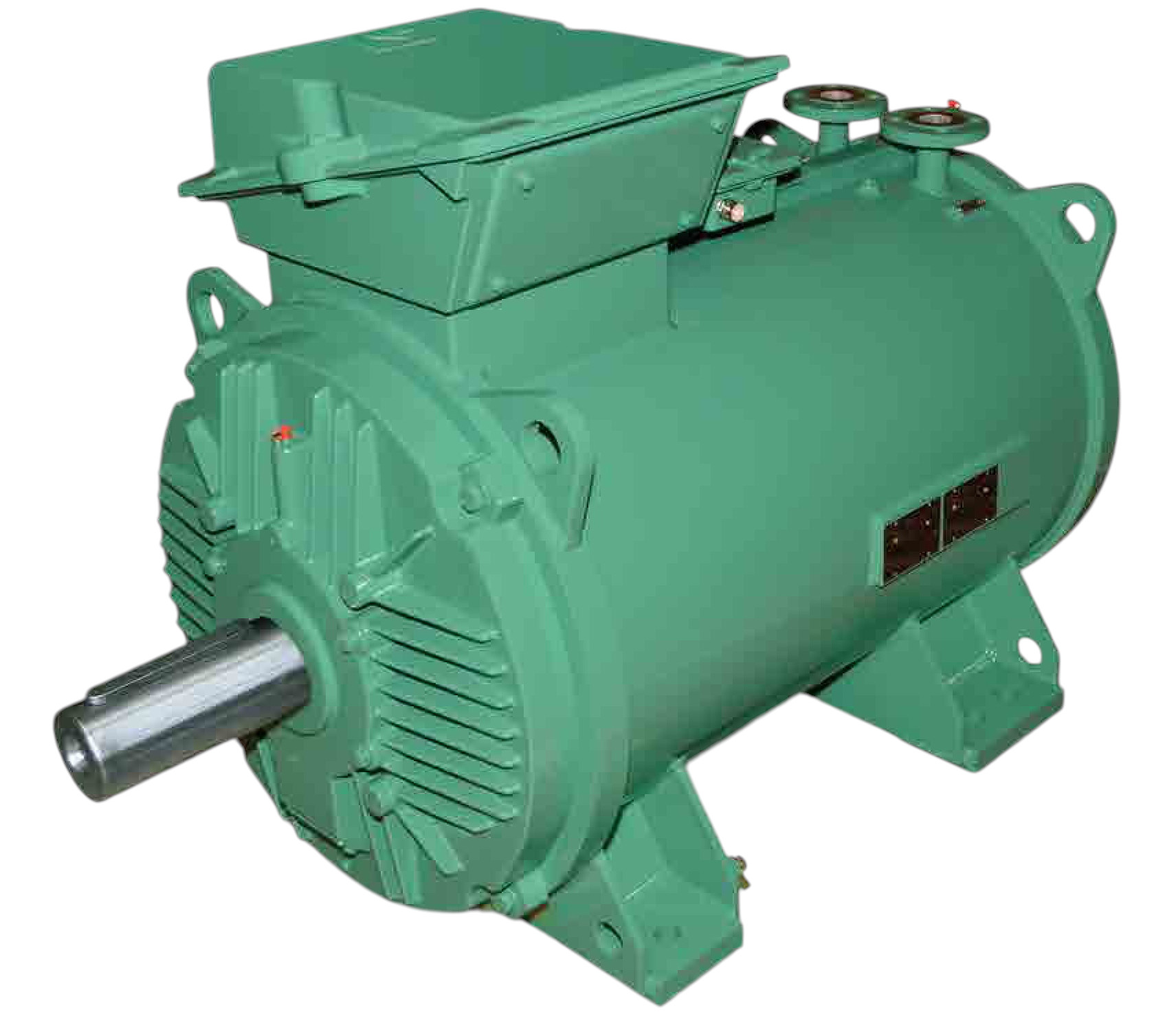

• Le moteur asynchrone triphasé refroidi liquide Leroy Somer (Nidec) LC est conçu pour les entraînements industriels nécessitant une puissance élevée et un haut rendement énergétique
• Équipé d'un refroidissement par circulation d'eau en double enveloppe, il assure une dissipation thermique optimale même à couple constant sur toute la plage de vitesse
• Ce modèle est disponible en 2, 4 et 6 pôles pour des hauteurs d'axe de 315 à 500 mm et des puissances de 150 à 1500 kW
• Sa conception IMfinity IE3 permet un fonctionnement aussi bien sur alimentation réseau que sur variateur de vitesse dans des conditions sévères
• Le système de refroidissement liquide autorise des dimensions compactes et un niveau de bruit réduit par rapport aux moteurs ventilés par air
Applications
• Motorisation de pompes, compresseurs, agitateurs et mélangeurs dans l'industrie de process
• Entraînement de turbines hydrauliques et d'équipements pour l'hydroélectricité
• Applications marines de propulsion principale, propulseurs d'étrave et auxiliaires embarqués
• Motorisation de bancs d'essais pour l'automobile, l'aéronautique et les laboratoires
• Entraînement de machines d'extrusion et d'injection plastique dans les industries des polymères
Avantages
• Rendement Premium IE3 sur l'ensemble de la gamme pour une réduction durable de la consommation d'énergie
• Refroidissement par eau de type IC 71 W permettant la suppression du ventilateur et un niveau de bruit très réduit
• Design compact offrant jusqu'à 25% de réduction de dimensions par rapport à un moteur IP55 refroidi par air
• Capacité de fonctionnement à couple constant de 0 à 50 Hz sans déclassement grâce au refroidissement indépendant de la vitesse
• Récupération possible des calories via le circuit d'eau extérieur pour valorisation énergétique des pertes
Conception
• Carter en acier à double enveloppe facilitant la circulation d'eau de refroidissement autour du stator et des paliers
• Stator en tôles magnétiques FeSi à faible taux de carbone avec encoches semi-fermées et bobinage cuivre classe F
• Rotor à cage en aluminium coulé ou alliage de cuivre brasé suivant versions, monté fretté ou claveté sur l'arbre
• Paliers en acier ou fonte avec roulements à billes regraissables et possibilité de roulements à rouleaux en option
• Boîte à bornes principale orientable IP55 avec planchettes de raccordement 6 ou 12 bornes et bornes de masse intégrées
Caractéristiques techniques
• Puissance nominale : 150 à 1500 kW selon tailles et polarités
• Tension d'alimentation standard : 400 V triphasé 50 Hz (autres tensions sur demande)
• Classe de rendement : IE3 suivant CEI 60034-30-1 pour moteurs 2, 4 et 6 pôles
• Hauteur d'axe : 315 à 500 mm suivant exécutions LC 315 à LC 500
• Indice de protection : IP55 en standard, options jusqu'à IP56 ou IP65
• Indice de refroidissement : IC 71 W avec échangeur incorporé et fluide secondaire eau
• Température d'entrée d'eau admissible : 0°C à 32°C pour conformité IE3, jusqu'à 38°C selon versions
• Débit minimum d'eau de refroidissement : 30 à 100 l/min selon hauteur d'axe
• Pression maximale du circuit d'eau : 5 bar avec chute de pression maximale 1 bar
• Température ambiante de service : -16°C à +40°C pour altitude jusqu'à 1000 m
• Classe d'isolation : F avec échauffement typique limité à 80 K en fonctionnement nominal
• Niveaux de bruit typiques : 60 à 80 dB(A) en pression acoustique à 50 Hz suivant taille et polarité
• Vitesse nominale : environ 3000 tr/min en 2 pôles, 1500 tr/min en 4 pôles, 1000 tr/min en 6 pôles
• Compatibilité variateur : utilisation en vitesse variable 0 à 50 Hz sans déclassement avec système d'isolation adapté
• Qualité d'eau recommandée : pH 7,5 à 8,5, conductivité 1000 à 1500 uS/cm, teneur en chlorures inférieure à 200 mg/l
