Présentation

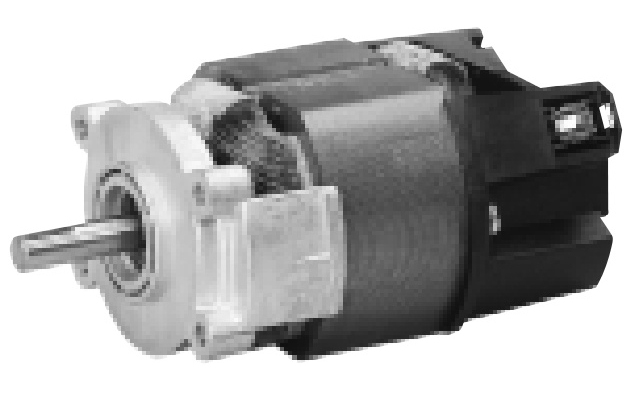

• Le moteur à courant continu Leroy Somer (Nidec) MS est conçu pour les applications de variation de vitesse dans l'industrie et la mécanique générale
• Il offre différentes configurations d'excitation série, parallèle, compound, séparée et splitfield pour s'adapter précisément aux besoins de commande
• Ce modèle couvre une large plage de puissances, de 25 à 370 W selon le type d'excitation choisi
• Sa conception fermée avec niveaux de protection IP 00, IP 23 ou IP 44 permet une intégration dans de nombreuses ambiances
• Le système est particulièrement adapté aux services continus ou intermittents en très'haute vitesse
Applications
• Entraînement de systèmes à variation de vitesse pour machines industrielles
• Commande de mécanismes nécessitant une réduction de vitesse précise et stable
• Motorisation de petits équipements de production fonctionnant en service continu ou intermittent
• Intégration dans des ensembles motoréducteurs avec réducteurs compatibles de type MVA, MVB, MVAB, MVBE, MVDE ou Cb1000
• Utilisation dans des environnements nécessitant un moteur fermé avec température ambiante inférieure ou égale à 40 °C
Avantages
• Large choix de schémas d'excitation permettant une grande flexibilité d'utilisation
• Plage de vitesses étendue avec fonctionnement en très'haute vitesse pour les versions série ou séparée
• Isolation de classe F assurant une bonne tenue thermique et une longévité accrue des enroulements
• Multiples positions de montage normalisées pour une adaptation aisée à la machine entraînée
• Compatibilité avec plusieurs familles de réducteurs pour constituer des motoréducteurs compacts
Conception
• Carcasse en acier roulé et soudé servant de stator, sauf pour le type MS 36-35
• Inducteurs réalisés'en cuivre électrolytique émaillé avec isolation de classe F
• Induit en tôle magnétique isolée à faible teneur en carbone avec enroulements en cuivre électrolytique émaillé
• Collecteur en cuivre à l'argent moulé sur résine avec un grand nombre de lames pour une commutation régulière
• Arbre en acier avec rainure de clavette débouchante ou méplat selon les versions, notamment pour MS 36-35
• Balais en composé électrographitique avec plusieurs qualités'adaptées et montage en étui pour le modèle MS 36
• Flasques paliers en alliage d'aluminium avec variantes avant à bride à trous lisses ou à trous taraudés
• Roulements à billes en acier graissés'à vie pour limiter la maintenance
• Boîte à bornes en matériau composite positionnée sur le dessus pour les raccordements sur bornier, ou fils sortis pour MS 36-35
Caractéristiques techniques
• Type d'excitation disponible : série, parallèle, compound, séparée et splitfield
• Hauteur d'axe disponible : 36, 56, 63 et 71
• Plage de puissance en excitation série : 40 à 370 W
• Plage de puissance en excitation séparée : 25 à 250 W
• Niveau de protection : IP 00 pour MS 36-35, IP 23 ou IP 44 pour les autres modèles
• Service d'utilisation : S1 ou S2 en très'haute vitesse
• Température ambiante d'utilisation : inférieure ou égale à 40 °C
• Altitude d'installation : inférieure à 1 000 m
• Vitesse nominale typique en excitation série MS 36-35 : 4 000 à 6 000 min-1 selon la puissance
• Vitesse à vide typique en excitation série MS 36-35 : 10 000 à 14 000 min-1
• Couple nominal en excitation série MS 36-35 : 0,1 Nm
• Tension d'alimentation en excitation série MS 36-35 : 110 V ou 220 V
• Plage de vitesse en excitation séparée : 200 à 4 000 min-1 ou 200 à 3 000 min-1 selon le type
• Couple nominal en excitation séparée : de 0,17 à 3,6 N.m selon le modèle
• Possibilité de montage à pattes ou à bride avec positions IM B3, IM B5, IM B8, IM B6, IM V5, IM V6, IM B35, IM V1, IM V15, IM V3, IM V36, IM B14, IM B34, IM V18, IM V58, IM V19 et IM V69
