Présentation

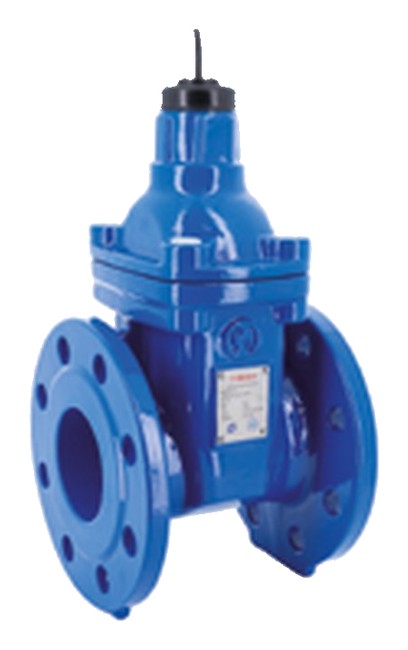

• La vanne à opercule Sferaco 187 est conçue pour l'isolement et la mise en charge des réseaux d'eau potable ou d'eau industrielle
• Elle est équipée d'un opercule en élastomère EPDM assurant une étanchéité totale en position fermée
• Ce modèle présente une fermeture en sens antihoraire pour une identification claire du sens de manoeuvre sur les réseaux
• Sa conception à brides suivant l'écartement DIN 3202 F4 facilite l'intégration sur les canalisations normalisées
• Le système est certifiable selon la norme EN 1074 parties 1 et 2 et bénéficie d'une conformité ACS et d'une certification NF en cours
Applications
• Distribution d'eau potable sur réseaux enterrés ou aériens
• Réseaux d'eau industrielle dans les bâtiments tertiaires et les sites de production
• Lignes d'isolement sur boucles de chauffage urbain à pression modérée
Avantages
• Fermeture en sens antihoraire permettant une standardisation de l'exploitation sur les réseaux publics
• Opercule en EPDM assurant une excellente étanchéité et une longue durée de vie en service
• Compatibilité avec les accessoires de manoeuvre à carré de fontainier et rallonges pour pose enterrée
Conception
• Écartement normalisé DIN 3202 F4 pour diamètres nominaux de 40 à 300 mm
• Brides percées pour pression nominale PN16 avec codes spécifiques pour PN10 sur certains diamètres
• Modèle livré avec axe nu permettant l'adaptation de volants, carrés de fontainier ou clés selon l'installation
Caractéristiques techniques
• Diamètre nominal mini : 40 mm
• Diamètre nominal maxi : 300 mm
• Passage intégral : 40 à 300 mm
• Écartement F4 pour DN 40 : 140 mm
• Écartement F4 pour DN 50 : 150 mm
• Écartement F4 pour DN 65 : 170 mm
• Écartement F4 pour DN 80 : 180 mm
• Écartement F4 pour DN 100 : 190 mm
• Écartement F4 pour DN 125 : 200 mm
• Écartement F4 pour DN 150 : 210 mm
• Écartement F4 pour DN 200 : 230 mm
• Écartement F4 pour DN 250 : 250 mm
• Écartement F4 pour DN 300 : 270 mm
• Pression nominale : 16 bar
• Nombre de séries disponibles : 4
