Présentation

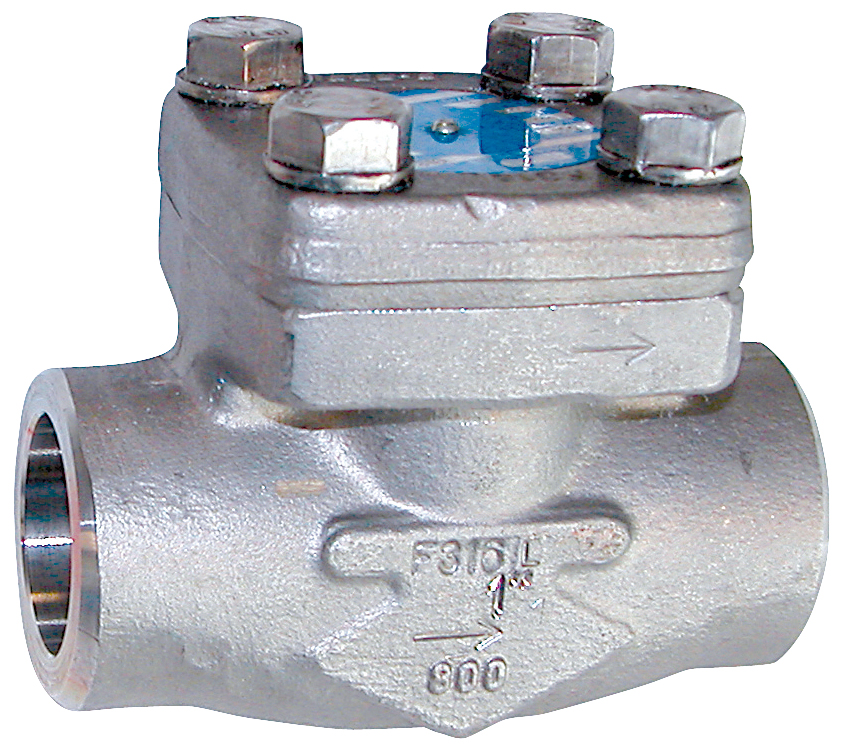

• Le clapet de retenue Sferaco 359 est conçu pour assurer un débit unidirectionnel et empêcher les retours de fluide dans les installations industrielles
• Il est équipé d'une bille inox avec ressort qui garantit une fermeture rapide et fiable sous pression
• Ce modèle en inox forgé de classe 800 est adapté aux services sévères en industrie du pétrole, chimie, pétrochimie et vapeur
• Sa conception femelle-femelle facilite l'intégration sur des réseaux filetés NPT en environnement exigeant
• Le système est certifié selon la directive 2014/68/UE et la norme API 598 pour une sécurité d'exploitation renforcée
Applications
• Lignes de process dans l'industrie du pétrole nécessitant une protection contre les retours de fluide
• Installations de chimie et de pétrochimie avec conditions de pression et de température élevées
• Circuits de vapeur industriels nécessitant un clapet de retenue inox forgé de classe 800
Avantages
• Adapté aux hautes pressions avec une pression de service jusqu'à 132 bars
• Large plage de températures de service de -49 °C à +538 °C pour applications sévères
• Conformité aux exigences ATEX groupe II catégorie 2G cT3 pour utilisation en zones 1, 2, 21 et 22
Conception
• Corps en inox forgé A182 F316 de classe 800
• Chapeau boulonné en inox A182 F316 assurant un maintien mécanique robuste
• Bille en inox A182 F316 actionnée par un ressort en Inconel
Caractéristiques techniques
• Pression de service max : 132 bars
• Température de service min : -49 °C
• Température de service max : 538 °C
• Diamètre nominal version femelle-femelle : 15 à 50 mm
• Écartement longueur face à face : 80 à 170 mm
• Classe de pression : 800
• Certification directive équipements sous pression : 2014/68/UE catégorie 2
• Norme d'essai : API 598
• Certificat matière 3.1 sur demande : 10 € par DN
• Coût certificat ou marquage ATEX : 3 € par robinet
• Pression de service version acier A105N associée : 136 bars
• Température de service acier A105N : -29 °C à 425 °C
• Matériau du siège : inox 410 avec revêtement stellite
• Nombre de versions inox à bille avec ressort : 2
