Présentation

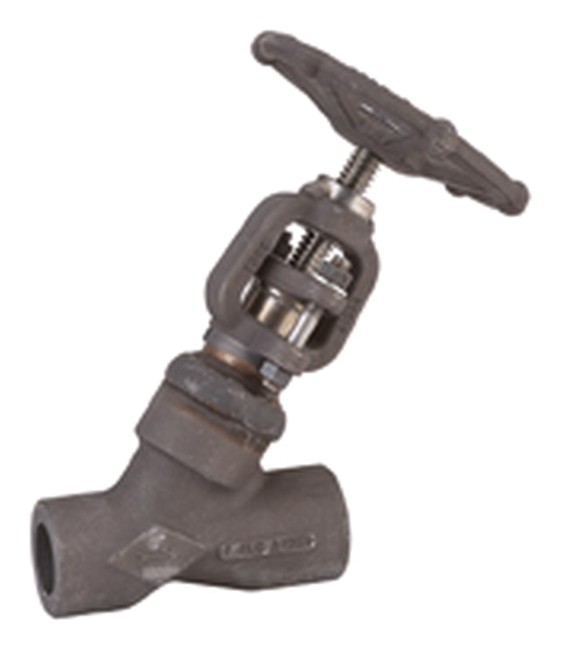

• robinet à soupape Sferaco 417 SOUDER SW est conçu pour l'isolement et la régulation des fluides industriels sous haute pression
• Il est équipé d'un chapeau soudé en acier A105N assurant une excellente tenue mécanique et une parfaite étanchéité
• Ce modèle est adapté aux installations fonctionnant dans une plage de température de -29°C à +425°C
• Sa conception en acier forgé de classe 1000 garantit une résistance élevée à la pression jusqu'à 136 bar selon le diamètre nominal
• Le système de clapet et de siège en inox 410 stellité assure une longévité importante et une excellente résistance à l'usure
Applications
• Réseaux de vapeur industrielle nécessitant un organe d'isolement fiable
• Installations de chauffage haute température en milieu tertiaire ou industriel
• Circuits de fluides sous pression dans les centrales de production d'énergie
• Process industriels avec contraintes de température de -29°C à +425°C
• Lignes de distribution d'eau surchauffée ou de condensats sous haute pression
Avantages
• Résistance élevée à la pression grâce au corps en acier forgé A105N
• Étanchéité renforcée par le chapeau soudé limitant les risques de fuite externe
• Durée de vie prolongée avec clapet et siège en inox 410 stellité
• Large plage de température de service de -29°C à +425°C pour de nombreuses applications
• Tige montante en inox 410 permettant une manoeuvre fiable et une bonne résistance à la corrosion
Conception
• Corps en acier forgé A105N dimensionné pour une pression de service jusqu'à 136 bar
• Chapeau soudé en acier A105N assurant la fermeture mécanique du corps
• Clapet en inox 410 stellité pour une résistance accrue à l'érosion et à la corrosion
• Siège en inox 410 stellité usiné pour garantir une étanchéité métal sur métal durable
• Tige montante en inox 410 permettant la visualisation de la position d'ouverture et de fermeture
Caractéristiques techniques
• Classe de pression : 1000
• Plage de température de service : -29 à 425 °C
• Pression de service PS : 136 bar
• Diamètre nominal disponible : 1/2 à 2 pouce
• Écartement 1/2 pouce : 80 mm
• Écartement 3/4 pouce : 90 mm
• Écartement 1 pouce : 110 mm
• Écartement 1 pouce 1/2 : 155 mm
• Écartement 2 pouces : 170 mm
• Matériau du corps : acier forgé A105N
• Matériau du clapet : inox 410 stellité A182 F6
• Matériau du siège : inox 410 stellité
• Matériau de la tige : inox 410
• Pression de service série 405 : 255 bar
• Écartement série 405 DN 15 : 110 mm
