Présentation

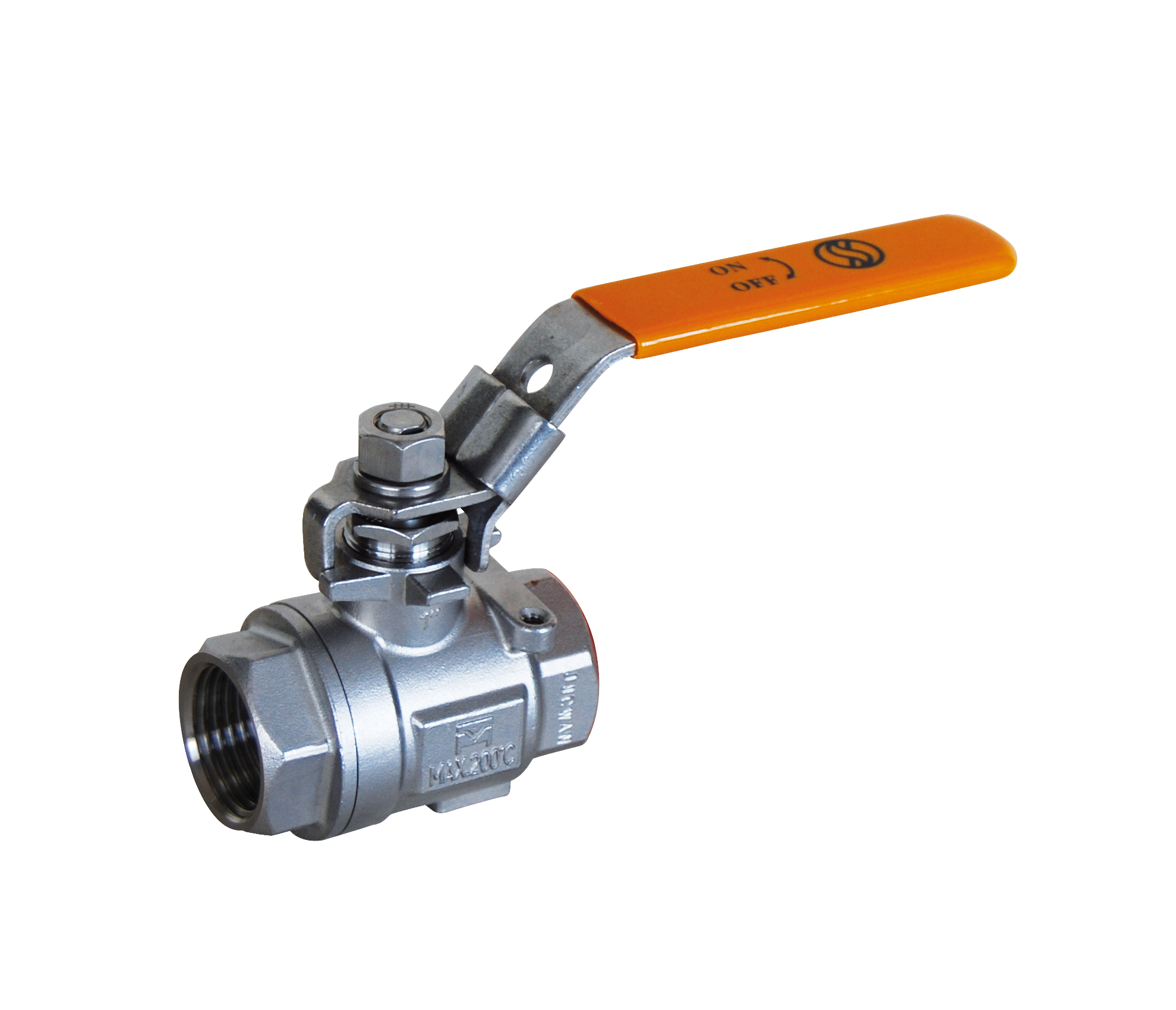

• La vanne à boisseau sphérique Sferaco SPHERE ACIER INOX 714 est conçue pour l'isolement et la coupure de circuits de vapeur ou de fluides industriels sous pression
• Elle est équipée d'un corps et d'une sphère en acier inoxydable EN 1.4408 assurant une excellente résistance à la corrosion et aux hautes températures
• Ce modèle à passage intégral limite les pertes de charge et permet le maintien du débit nominal dans l'installation
• Sa poignée cadenassable en inox sécurise la manoeuvre et permet le verrouillage en position ouverte ou fermée
• Le système intègre un double dispositif antistatique et un axe inéjectable en inox 316 pour une sécurité de fonctionnement renforcée
Applications
• Réseaux de vapeur industrielle jusqu'à 11 bars pour procédés thermiques
• Installations solaires haute température pour circuits de fluide caloporteur
• Lignes de fluides sous pression dans l'industrie chimique et pétrochimique
• Réseaux d'oxygène dégraissés en version spécifique 7143 pour applications médicales ou industrielles
• Installations de traitement des fluides alimentaires en version avec platine ISO et homologation ACS
Avantages
• Résistance élevée à la pression avec une pression de service admissible jusqu'à 63 bars
• Tenue en température de -20 °C à +200 °C adaptée aux applications vapeur et solaires
• Passage intégral limitant les pertes de charge et facilitant le nettoyage des canalisations
• Sécurité accrue grâce au double système antistatique et à l'axe inéjectable
• Large plage de diamètres nominaux permettant l'adaptation sur de nombreuses installations existantes
Conception
• Corps et sphère en acier inoxydable EN 1.4408 pour les versions standard haute température
• Axe en acier inoxydable 316 dit inéjectable assurant le maintien mécanique en cas de surpression
• Sièges en PTFE chargé Graphite pour la version 714 et en PTFE chargé Verre pour la version 7143 oxygène
• Joints de corps et presse-étoupe en PTFE chargé Graphite sur la version haute température
• Joint torique en FKM pour l'étanchéité dynamique de la tige sur les versions 714 et 733
• Platine ISO 5211 intégrée sur la version 733 pour automatisation par actionneur
• Normalisation selon la directive 2014/68/UE et tests réalisés suivant la norme EN 12266-1
Caractéristiques techniques
• Pression de service vapeur : 11 bars
• Pression maximale de service PS : 63 bars
• Température de service : -20 °C à +200 °C
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 3 pouces
• Passage interne pour DN 1/4 pouce : 11,6 mm
• Passage interne pour DN 1/2 pouce : 15 mm
• Passage interne pour DN 1 pouce : 25 mm
• Écartement pour DN 1/2 pouce : 58 mm
• Écartement pour DN 1 pouce : 78,7 mm
• Écartement pour DN 2 pouces : 124 mm
• Groupes ATEX : II 2G et 2D pour zones 1, 2, 21 et 22
