Présentation

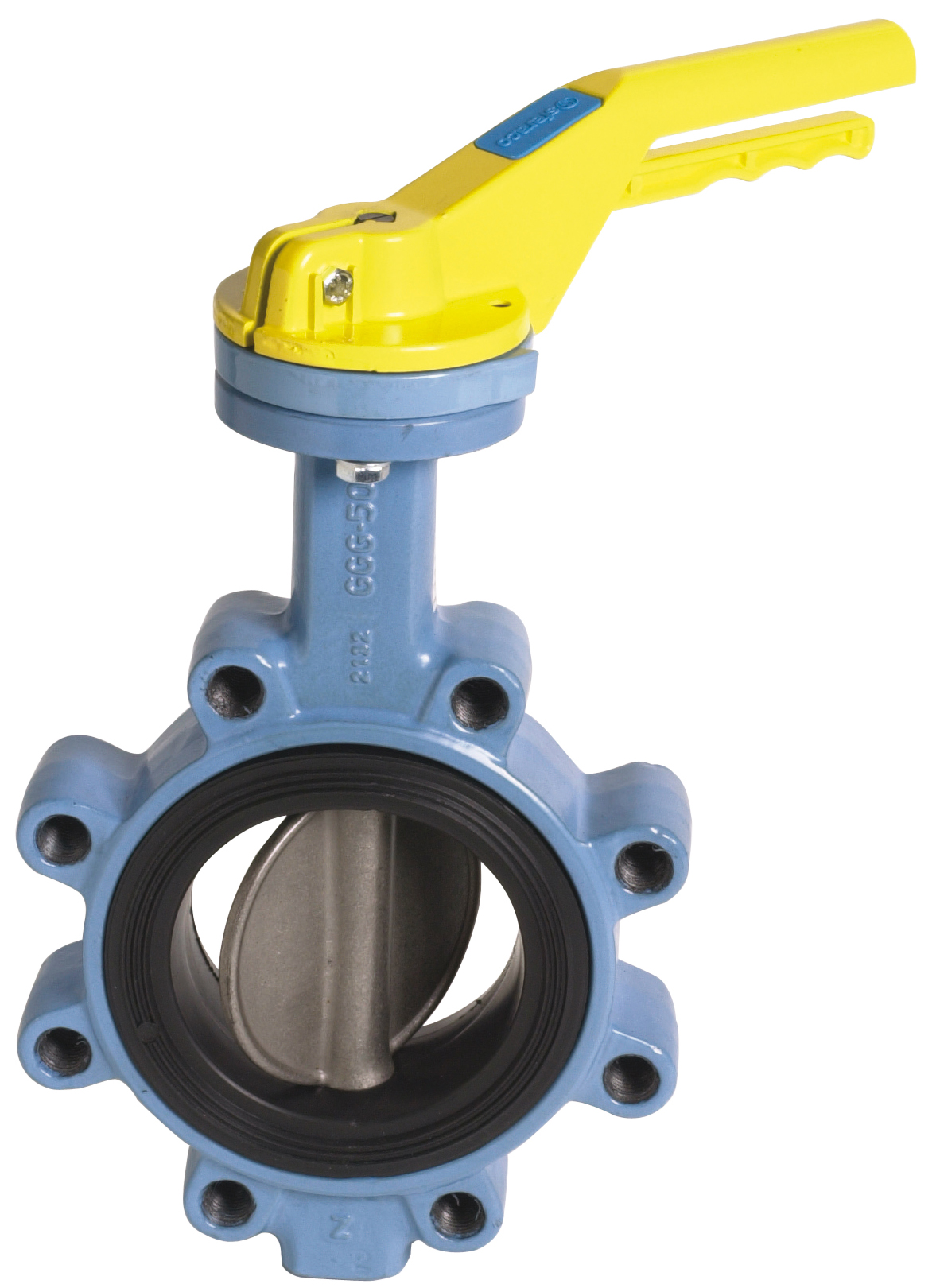

• Le robinet papillon Sferaco 1181 est conçu pour l'isolement et la régulation des réseaux de gaz
• Équipé d'oreilles taraudées, il permet un montage facile entre brides sur des canalisations de différents diamètres nominaux
• Ce modèle utilise un joint en nitrile spécialement adapté aux applications gaz pour garantir une étanchéité fiable
• Sa conception avec corps en fonte GJS-500-7 rilsanisée assure une bonne résistance mécanique et une protection contre la corrosion
• Le système est certifié pour les réseaux de gaz selon les principales normes européennes en vigueur
Applications
• Réseaux de distribution de gaz en milieu industriel
• Installations de gaz dans les bâtiments tertiaires et collectifs
• Lignes de gaz sur équipements et machines de process
Avantages
• Certification spécifique pour les applications gaz garantissant un haut niveau de sécurité
• Montage simplifié grâce aux oreilles taraudées adaptées aux brides normalisées
• Joint en nitrile gaz offrant une excellente étanchéité jusqu'à 60 °C
Conception
• Corps en fonte GJS-500-7 avec revêtement rilsanisé pour la protection interne
• Clapet papillon en inox CF8M jusqu'au diamètre nominal 100 puis en fonte GJS revêtue au-delà
• Oreilles taraudées permettant la fixation entre brides avec différents niveaux de pression nominale
Caractéristiques techniques
• Pression de service PS : 5 bar
• Pression nominale PN : 10/16
• Classe de pression MOP : 5 bar
• Température de service : -20 °C à +60 °C
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum : 200 mm
• Pression nominale version DN32 : PN20
• Certification norme NF EN : 13774
• Certification joint selon norme NF EN : 549
• Numéro de certificat NF Rob-Gaz : 64
• Code levier DN40 : 1181040
• Code levier DN50 : 1181050
• Code levier DN65 : 1181065
• Code levier DN80 : 1181080
• Code levier DN100 : 1181100
