Présentation

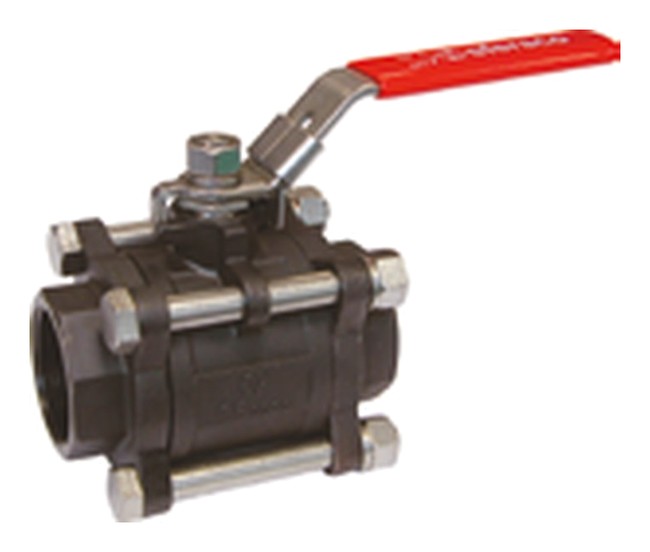

• La vanne à boisseau sphérique Sferaco SPHERE ACIER INOX 797 RTS est conçue pour l'isolement et la coupure de liquides et de gaz du groupe 1
• Elle est équipée d'un passage intégral permettant de limiter les pertes de charge dans les réseaux de process
• Ce modèle utilise un presse-étoupe en PTFE et un siège en PTFE chargé à 15 % de verre pour assurer une étanchéité fiable
• Sa conception en trois pièces en acier ou inox avec axe inéjectable garantit une maintenance aisée et une sécurité accrue
• Le système est pourvu d'une poignée cadenassable rouge en inox ASTM A182 F304 pour sécuriser les manoeuvres
Applications
• Réseaux de transport de liquides industriels sous pression dans l'industrie générale
• Lignes de gaz du groupe 1 dans les installations de process et de distribution
• Installations hydrauliques nécessitant une vanne d'isolement à passage intégral
• Réseaux de fluides dans les environnements soumis à la directive équipements sous pression 2014/68/UE
• Applications où la vapeur est exclue et une température de service contrôlée est requise
Avantages
• Passage intégral limitant les pertes de charge et optimisant le débit du fluide
• Utilisation possible sur une plage de températures de -20 °C à +180 °C pour de nombreux procédés
• Conformité à la directive 2014/68/UE et tests suivant la norme API 598 table 6 pour une fiabilité éprouvée
• Axe inéjectable et conception antistatique sur les versions avec platine ISO pour une sécurité renforcée
• Poignée cadenassable permettant le verrouillage de la vanne en position ouverte ou fermée
Conception
• Construction en trois pièces en acier EN 1.0619 ou en inox EN 1.4408 selon les versions
• Sphère en inox 304 ou en inox 316 suivant le matériau de corps sélectionné
• Presse-étoupe en PTFE assurant l'étanchéité au niveau de l'axe de manoeuvre
• Sièges en PTFE chargé à 15 % de verre pour une meilleure résistance mécanique et chimique
• Platine ISO 5211 antistatique intégrée sur les versions inox 740, 741, 742, 743 pour motorisation ou automatisation
Caractéristiques techniques
• Plage de température de service : -20 à +180 °C
• Pression de service PS jusqu'à DN 3 pouces : 40 bar
• Pression de service PS pour petits diamètres : 63 bar
• Pression de service PS pour grands diamètres : 20 bar
• Passage interne DN 1/4 pouce : 11,6 mm
• Passage interne DN 1 pouce : 25 mm
• Passage interne DN 2 pouces : 50 mm
• Passage interne DN 3 pouces : 76 mm
• Passage interne DN 4 pouces : 100 mm
• Écartement DN 1/2 pouce version acier ou inox : 63,3 mm
• Écartement DN 2 pouces version acier ou inox : 124,6 mm
• Écartement DN 4 pouces version acier ou inox : 216 mm
• Nombre de pièces de corps : 3 unités
