Présentation

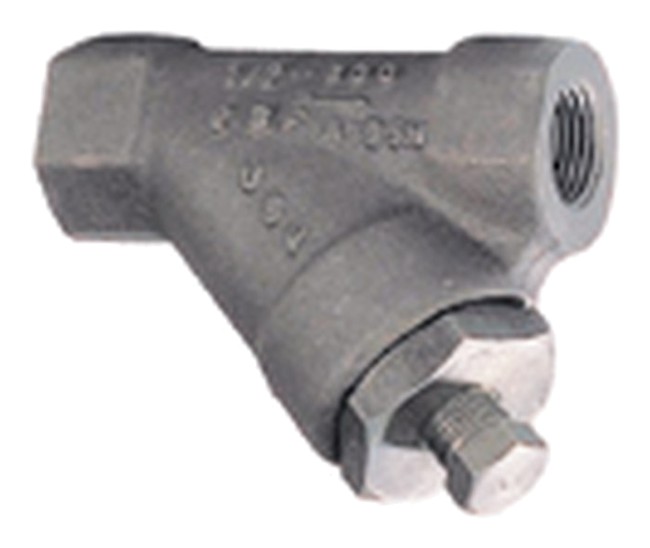

• Le filtre en Y Sferaco FORGEE 231 femelle-femelle est conçu pour la protection des installations hydrauliques et de vapeur en haute pression
• Il est équipé d'un corps et d'un chapeau en acier forgé ASTM A105N adaptés aux contraintes sévères des industries pétrolières
• Ce modèle intègre un tamis en acier inoxydable ASTM A182 F316 démontable pour faciliter les opérations de nettoyage et de maintenance
• Sa conception avec bouchon de purge démontable permet la vidange et le contrôle du filtre sans démontage complet de l'installation
• Le système est prévu pour un montage horizontal ou vertical avec fluide descendant afin d'optimiser la rétention des impuretés
Applications
• Protection des circuits de vapeur en installation industrielle haute pression
• Filtration des fluides dans les industries pétrolières et pétrochimiques
• Utilisation sur réseaux de fluides sous pression nécessitant un contrôle des particules solides
Avantages
• Résistance élevée à la pression grâce à la construction en acier forgé ASTM A105N
• Maintenance simplifiée par le tamis inox démontable et le bouchon de purge
• Large plage de température de service adaptée aux applications de vapeur et de fluide chaud
Conception
• Corps et chapeau en acier forgé ASTM A105N pour la version acier
• Joint en acier inoxydable ASTM A182 F316 avec graphite pour assurer l'étanchéité
• Tamis en acier inoxydable ASTM A182 F316 démontable avec maille 8/10
• Bouchon de purge démontable avec raccordement 1/4 pouce pour les versions acier
• Raccordements femelle-femelle filetage BSP pour la série 231
Caractéristiques techniques
• Pression de service acier forgé A105N : 136 bars
• Pression de service inox forgé A182 F316 : 132 bars
• Température de service acier forgé : -29 °C à +425 °C
• Température de service inox forgé : -49 °C à +538 °C
• Ø nominal disponible acier forgé : 1/4 pouce à 2 pouces
• Ø nominal disponible inox forgé : 1/4 pouce à 1 pouce
• Maille du tamis : 8/10
• Écartement 1/4 pouce à 1/2 pouce acier : 90 mm
• Écartement 3/4 pouce acier : 110 mm
• Écartement 1 pouce à 2 pouces acier : 130 à 160 mm
• Écartement 1/4 pouce à 1/2 pouce inox : 90 mm
• Écartement 3/4 pouce inox : 110 mm
• Écartement 1 pouce inox : 130 mm
• Purge acier 1/4 pouce jusqu'à 1 pouce 1/2 : 1/4 pouce
• Purge acier 2 pouces : 1/2 pouce
