Présentation

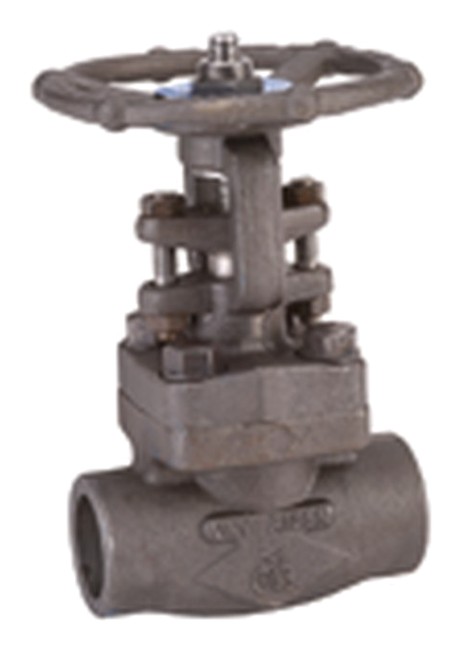

• Le robinet vanne Sferaco 119 est conçu pour l'isolement fiable de circuits de fluides sous pression en milieu industriel
• Il est équipé d'un corps en acier forgé A350 LF2 et d'un opercule en acier inoxydable A182 F316 pour une grande résistance mécanique
• Ce modèle à chapeau boulonné offre un passage intégral limitant les pertes de charge dans la tuyauterie
• Sa conception à souder de type SW permet une intégration compacte et robuste sur les lignes haute pression
• Le système d'étanchéité Inox 316 avec graphite spiralé et siège stellité assure une tenue durable aux températures et pressions élevées
Applications
• Isolation de conduites haute pression dans les installations industrielles générales
• Réseaux de transport de fluides en raffineries, chimie et pétrochimie
• Lignes de vapeur, d'eau surchauffée et de fluides thermiques à haute température
Avantages
• Passage intégral limitant les pertes de charge et permettant un débit optimisé
• Excellente tenue à la pression grâce à la classe 600 et à la construction en acier forgé
• Plage de température étendue adaptée aux services basse et haute température
Conception
• Corps en acier forgé A350 LF2 adapté aux applications sous pression
• Chapeau boulonné en acier A350 LF2 facilitant les opérations de maintenance
• Opercule en acier inoxydable A182 F316 avec siège inox 316 stellité pour une haute résistance à l'usure
Caractéristiques techniques
• Classe de pression : 600
• Diamètre nominal min : 15 mm
• Diamètre nominal max : 50 mm
• Pression de service : 136 bar
• Température de service mini : -46 °C
• Température de service maxi : 425 °C
• Écartement pour DN 15 : 90 mm
• Écartement pour DN 20 : 110 mm
• Écartement pour DN 25 : 127 mm
• Écartement pour DN 40 : 127 mm
• Écartement pour DN 50 : 150 mm
• Matière du corps : acier A350 LF2
• Matière de l'opercule : acier inoxydable A182 F316
• Nombre de classes de pression disponibles dans la gamme : 4
