Présentation

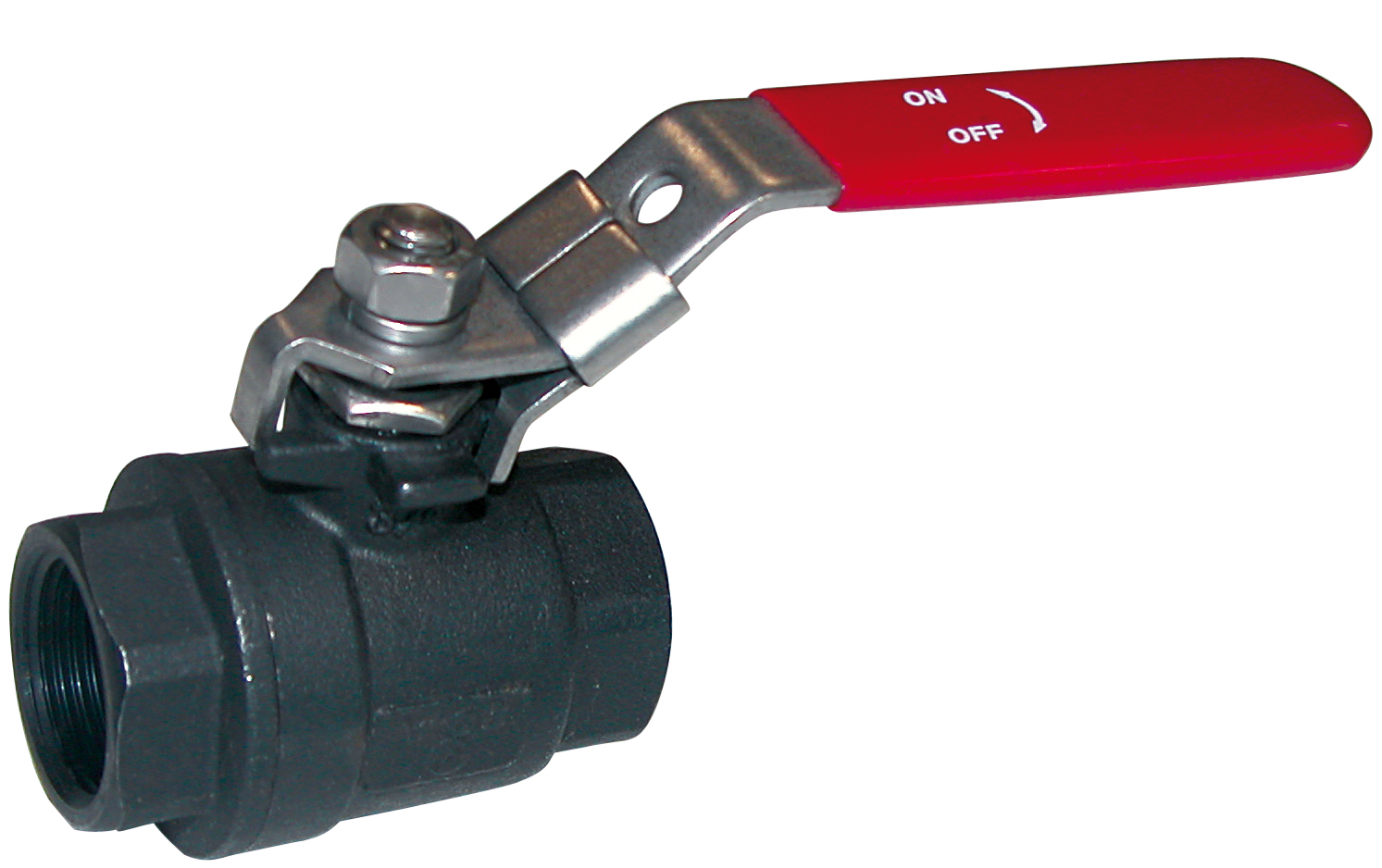

• La vanne à boisseau sphérique Sferaco 705 est conçue pour l'isolement et le contrôle de fluides dans des réseaux hydrauliques industriels
• Elle est adaptée aux industries chimiques, pharmaceutiques, pétrochimiques ainsi qu'aux installations d'air comprimé
• Ce modèle à passage intégral limite les pertes de charge et optimise le débit du fluide
• Sa conception en acier avec sphère en inox assure une grande robustesse et une bonne résistance à la pression
• Le système de poignée cadenassable permet une manoeuvre sécurisée et un verrouillage en position
Applications
• Réseaux d'isolement sur installations hydrauliques industrielles haute pression
• Lignes de process dans les industries chimiques et pharmaceutiques
• Circuits de fluides dans les installations pétrochimiques
• Réseaux d'air comprimé en environnement industriel
• Applications nécessitant une vanne à passage intégral compacte
Avantages
• Passage intégral limitant les pertes de charge dans le circuit
• Large plage de températures de service jusqu'à 180 °C selon la figure
• Certifications de conformité incluant la directive équipements sous pression et la classification Atex
• Poignée cadenassable permettant un verrouillage sûr en position ouverte ou fermée
• Axe inéjectable pour une sécurité renforcée en cas de surpression
Conception
• Corps en acier EN 1.0619 avec écartement selon DIN 3202 série M3
• Sphère en inox EN 1.4408 assurant une excellente résistance à la corrosion
• Presse-étoupe et sièges en PTFE pour une bonne étanchéité
• Axe inéjectable en inox ASTM A182 F304 sur la figure 705
• Poignée manuelle en acier cadenassable pour la commande de la vanne
Caractéristiques techniques
• Type de vanne : boisseau sphérique 2 pièces
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max : 3 pouces
• Pression de service PS pour diamètres 1/4 à 3/4 pouce : 63 bar
• Pression de service PS pour diamètres 1 à 1 pouce 1/4 : 50 bar
• Pression de service PS pour diamètres 1 pouce 1/2 à 2 pouces : 40 bar
• Pression de service PS pour diamètres 2 pouces 1/2 à 3 pouces : 25 bar
• Température de service figure 705 : -20 °C à +180 °C
• Passage pour diamètre 1/4 pouce : 9,2 mm
• Passage pour diamètre 3/8 pouce : 12,5 mm
• Passage pour diamètre 1/2 pouce : 15 mm
• Écartement DIN 3202 M3 pour diamètre 1/2 pouce : 75 mm
• Écartement DIN 3202 M3 pour diamètre 1 pouce : 90 mm
• Certificat matière 3.1 : 10 € par diamètre nominal
