Présentation

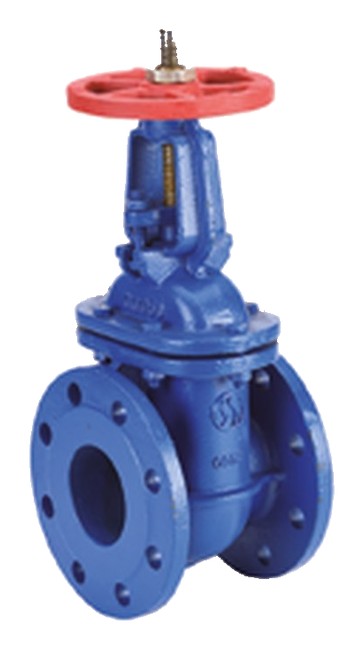

• La vanne à opercule Sferaco 158 est conçue pour l'isolement de réseaux hydrauliques transportant des fluides courants du groupe 2
• Elle est équipée d'une tige à filetage extérieur montante pour visualiser facilement la position d'ouverture ou de fermeture
• Ce modèle en fonte ductile EN GJS-500-7 avec siège inox est adapté aux installations industrielles et de chauffage
• Sa conception à brides PN16 suivant la norme EN 1092-2 facilite l'intégration sur des tuyauteries normalisées
• Le système d'étanchéité par bague inox et presse-étoupe graphite assure une tenue fiable jusqu'à 16 bars et 180 °C
Applications
• Isolation de sections de réseaux d'eau chaude industrielle jusqu'à 180 °C
• Manoeuvre d'isolement sur circuits de chauffage urbain et de climatisation
• Réseaux hydrauliques de process industriels utilisant des fluides du groupe 2
• Installations de distribution d'eau dans le bâtiment et le tertiaire
• Réseaux d'adduction équipés de brides normalisées PN16
Avantages
• Tige montante à filetage extérieur permettant un contrôle visuel immédiat de la position de la vanne
• Corps, opercule et chapeau en fonte EN GJS-500-7 offrant une bonne résistance mécanique et à la pression
• Siège inox 304 garantissant une excellente résistance à la corrosion et une longue durée de vie
• Presse-étoupe graphite assurant une étanchéité fiable même à haute température jusqu'à 180 °C
• Compatibilité avec les brides PN16 selon EN 1092-2 pour une installation standardisée
Conception
• Corps, opercule et chapeau en fonte ductile EN GJS-500-7
• Bague d'étanchéité en inox 304 associée à un siège inox SS304
• Presse-étoupe et joint de chapeau en graphite haute température
• Tige montante en inox 304 et inox 420 avec simple opercule
• Écartement suivant la norme EN 558 série 29 correspondant à la norme NF 29323
Caractéristiques techniques
• Pression de service PS : 16 bars
• Température de service minimum : -10 °C
• Température de service maximum : 180 °C
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum : 600 mm
• Passage nominal équivalent au diamètre nominal : 40-600 mm
• Écartement pour DN 40 : 136 mm
• Écartement pour DN 100 : 172 mm
• Écartement pour DN 200 : 228 mm
• Écartement pour DN 600 : 425 mm
• Raccordement à brides : PN16
• Norme de raccordement brides : EN 1092-2
• Norme d'écartement : EN 558 série 29
• Certificat matière 3.1 en option : 10 € par diamètre nominal
