Présentation

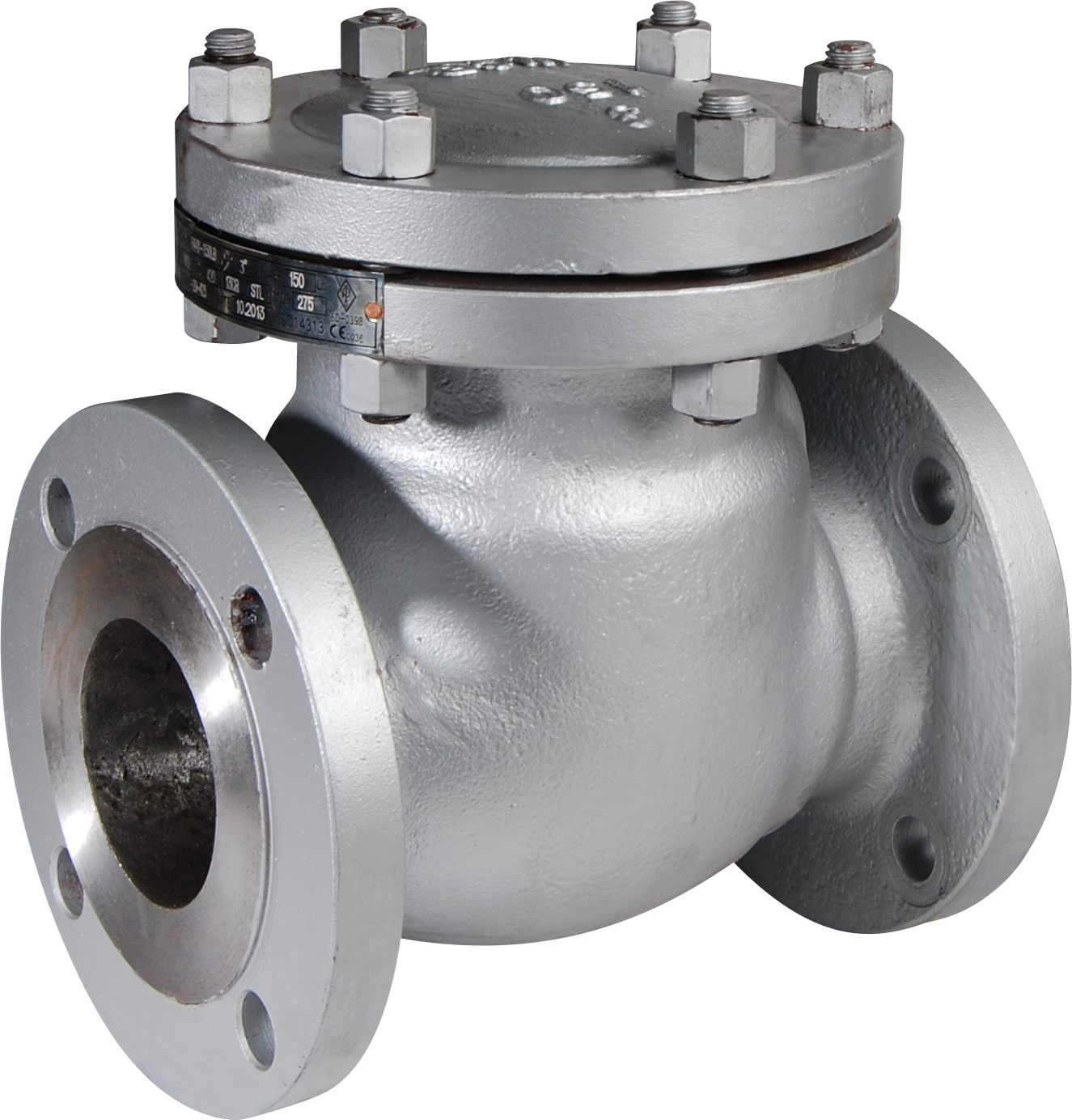

• Le clapet à battant Sferaco FORGEE 374 est conçu pour assurer un arrêt unidirectionnel fiable sur les réseaux de fluides industriels sous haute pression
• Il est adapté aux réseaux d'eau, de gasoil, de vapeur et aux installations de pétrochimie et d'industries pétrolières
• Ce modèle à brides de classe 300 est réalisé en acier moulé ASTM A216 WCB pour une excellente tenue mécanique
• Sa conception à passage intégral limite les pertes de charge dans les canalisations et optimise le rendement hydraulique des installations
• Le système est certifié selon la directive européenne 2014/68/UE avec catégorie de risque III et bénéficie de tests suivant la norme API 598
Applications
• Réseaux d'eau industriels nécessitant un clapet de retenue haute pression
• Lignes de transport de gasoil dans les installations pétrolières et dépôts d'hydrocarbures
• Circuits de vapeur jusqu'à haute température dans l'industrie et la production d'énergie
• Installations de pétrochimie avec fluides sous pression soumis à des contraintes sévères
• Réseaux de gaz et de process en zones classées ATEX de catégories 2G et 2D
Avantages
• Haute pression de service jusqu'à 50 bars en version classe 300 pour une large plage d'utilisation
• Tenue en température étendue de -29 °C à +425 °C adaptée aux fluides chauds et froids
• Passage intégral limitant les pertes de charge et préservant le débit des réseaux
• Certification ATEX pour une utilisation en zones 1, 2, 21 et 22 avec fluides explosibles
• Certification matière 3.1 et conformité NACE MR01-75 pour les environnements corrosifs
Conception
• Corps en acier moulé ASTM A216 WCB conforme aux exigences de robustesse industrielle
• Chapeau boulonné en acier ASTM A216 WCB assurant un maintien mécanique sécurisé
• Battant en acier ASTM A216 WCB revêtu A182 F6 inox 410 pour une excellente résistance à l'usure
• Siège en acier ASTM A105 avec revêtement stellite garantissant une étanchéité durable
• Joint de chapeau en inox 304 et graphite pour une tenue renforcée en température et en pression
Caractéristiques techniques
• Pression de service classe 150 : 20 bars
• Pression de service classe 300 : 50 bars
• Température d'utilisation : -29 °C à +425 °C
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 400 mm
• Standard de raccordement : ASME B16.05
• Écartement suivant norme : ASME B16.10 table 1 série A15
• Montage possible : 2 positions (horizontal ou vertical fluide ascendant)
• Certification ATEX : groupe II catégorie 2G/2D
• Zones ATEX admissibles : 4 zones (1, 2, 21, 22)
• Écartement DN50 classe 150 : 203 mm
• Écartement DN400 classe 150 : 864 mm
• Écartement DN50 classe 300 : 267 mm
• Écartement DN400 classe 300 : 864 mm
