Présentation

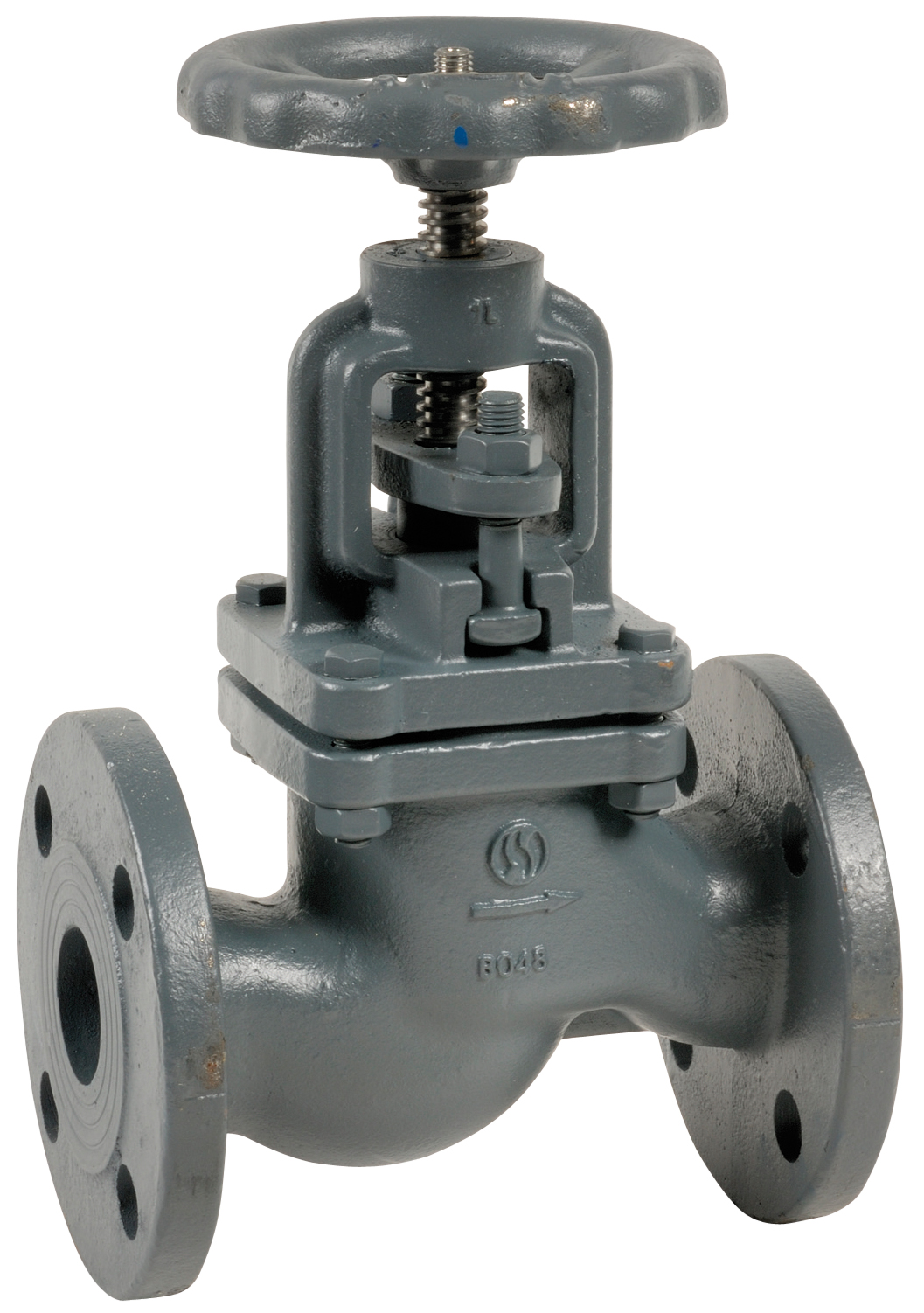

• Le robinet à soupape Sferaco 470 Fonte EN GJL-250 est conçu pour l'isolement et la régulation de liquides compatibles du groupe 2 en installation industrielle
• Il permet de travailler sur des réseaux d'eau ou de fluides neutres avec une pression de service jusqu'à 16 bars
• Ce modèle en fonte grise EN GJL-250 est adapté à des températures de -10 °C à +120 °C pour des usages de process généraux
• Sa tige montante et son presse-étoupe à garniture graphite assurent une étanchéité fiable et une manoeuvre précise dans le temps
• Le raccordement par brides normalisées PN16 facilite l'intégration du robinet dans des réseaux neufs ou existants
Applications
• Réseaux d'eau industrielle dans les usines et ateliers de production
• Circuits de fluides neutres du groupe 2 en chaufferie basse température
• Installations hydrauliques de process ne nécessitant pas l'utilisation de vapeur
• Boucles de distribution de liquides compatibles en collectivité ou bâtiment tertiaire
• Équipements de traitement des fluides où un réglage manuel du débit est requis
Avantages
• Adapté à un large éventail de liquides courants compatibles du groupe 2
• Robinet en fonte EN GJL-250 offrant un bon compromis entre robustesse et coût d'installation
• Étanchéité renforcée grâce à la garniture presse-étoupe et au joint de chapeau en graphite
• Tige montante permettant de visualiser facilement la position d'ouverture ou de fermeture
• Interchangeabilité aisée grâce à l'écartement normalisé selon DIN 3202 F1
Conception
• Corps, clapet et chapeau en fonte EN GJL-250
• Axe et siège en acier inoxydable 420
• Tige montante avec manoeuvre manuelle par volant
• Presse-étoupe à garniture graphite pour l'étanchéité de la tige
• Joint de chapeau en graphite pour la tenue en pression du corps
Caractéristiques techniques
• Pression de service : 16 bars
• Pression nominale de raccordement : 16 bars
• Température de service : -10 à 120 °C
• Diamètres nominaux disponibles : 15 à 250 mm
• Écartement DN 15 : 130 mm
• Écartement DN 50 : 230 mm
• Écartement DN 100 : 350 mm
• Écartement DN 150 : 480 mm
• Écartement DN 250 : 730 mm
• Raccordement par brides : PN16
• Plage de vapeur autorisée : 0 bar
• Code article DN 15 : 470015
• Code article DN 100 : 470100
• Code article DN 200 : 470200
• Code article DN 250 : 470250
