Présentation

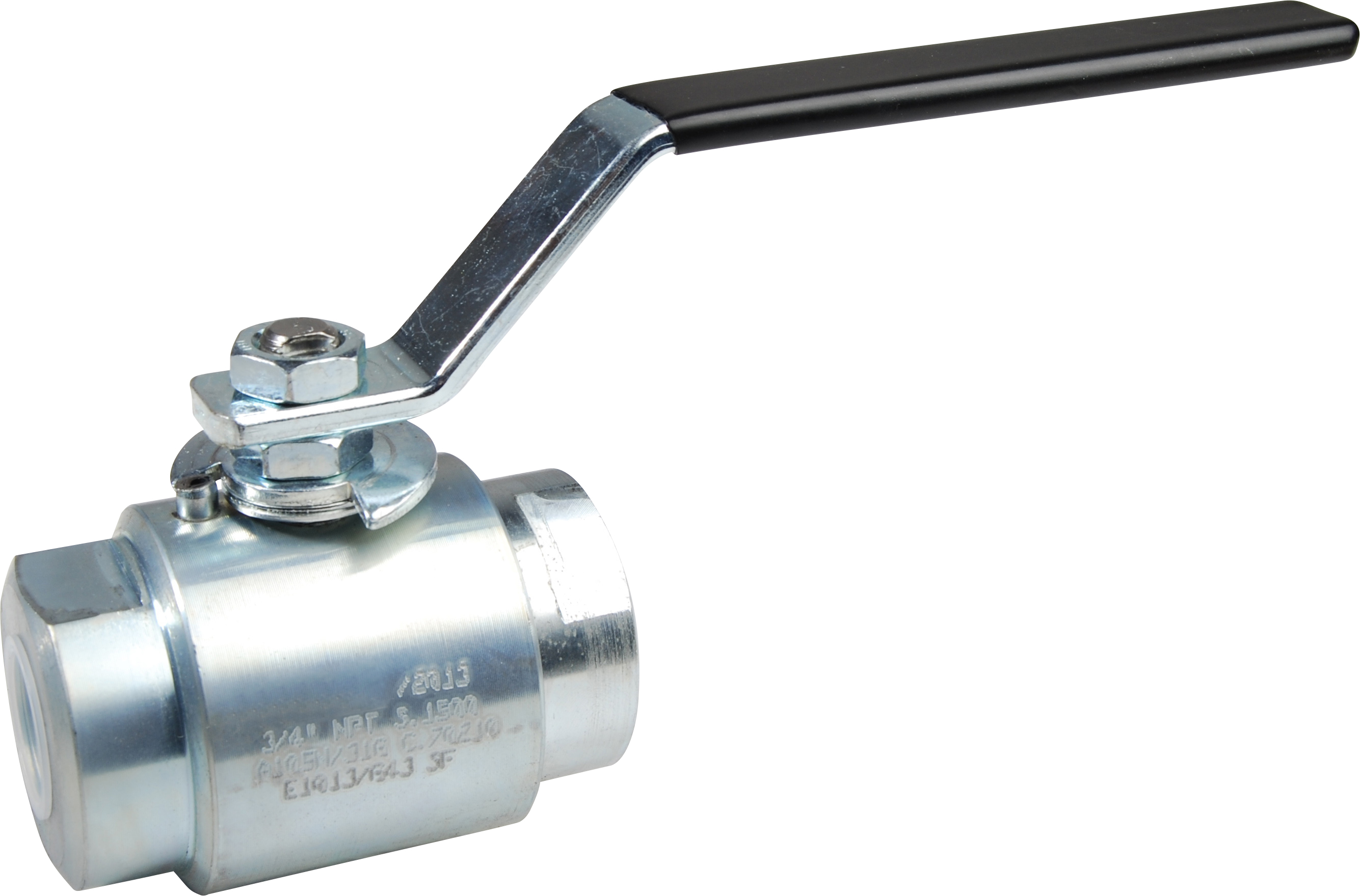

• La vanne à boisseau sphérique Sferaco 734 est conçue pour l'isolement et la coupure de circuits de fluides industriels sous haute pression
• Elle est équipée d'un corps en acier ASTM A105N et d'une sphère en inox ASTM A182 F316L pour une excellente tenue mécanique et une bonne résistance à la corrosion
• Ce modèle utilise des sièges en PEEK afin de garantir une étanchéité fiable jusqu'à des pressions élevées et des températures de service importantes
• Sa conception en passage intégral limite les pertes de charge dans les réseaux hydrauliques ou d'air comprimé
• Le système de sécurité feu et le dispositif antistatique assurent un niveau de sécurité renforcé pour les applications chimiques, pétrochimiques et hydrauliques
Applications
• Isolation de lignes de procédé dans les industries chimiques et pharmaceutiques
• Coupure de circuits dans les installations pétrochimiques et de raffinage
• Interception de réseaux hydrauliques haute pression dans l'industrie générale
• Régulation tout ou rien sur des réseaux d'air comprimé industriels
• Usage sur des lignes de vapeur jusqu'à 30 bars dans des installations de production de chaleur
Avantages
• Sécurité feu intégrée suivant la norme BS 6755-2 pour une exploitation sécurisée
• Passage intégral permettant de réduire les pertes de charge dans les canalisations
• Large plage de température de service de -20 °C à +250 °C avec sièges PEEK
• Compatibilité avec la vapeur jusqu'à une pression de 30 bars maximum
• Possibilité de certificats matière 3.1 et de certification ATEX pour la traçabilité et la conformité réglementaire
Conception
• Corps en acier ASTM A105N de class 800 ou de class 1500 selon les versions
• Sphère et axe en inox ASTM A182 F316L pour une bonne résistance à la corrosion
• Sièges en PEEK pour la version 734 et en P.O.M. pour la version 734D
• Joint d'axe en FKM pour assurer l'étanchéité dynamique de la tige
• Poignée en acier avec possibilité de version cadenassable sur certaines exécutions
Caractéristiques techniques
• Pression de service PS version 734 acier ASTM A105N : 255 bars
• Pression de service PS version 719 inox ASTM A182 F316L : 132 bars
• Plage de température de service version 734 : -20 °C à +250 °C
• Plage de température de service version 734D : -20 °C à +80 °C
• Pression vapeur max : 30 bars
• Diamètre nominal fileté version 734 : de 1/4" à 2"
• Passage interne version 734 : de 10 mm à 48 mm
• Entraxe version 734 : de 67 mm à 155 mm
• Diamètre nominal à souder version 719 : de 8 mm à 50 mm
• Passage interne version 719 : de 10 mm à 48 mm
• Entraxe version 719 : de 267 mm à 355 mm
• Norme d'essai d'étanchéité : API 598 table 6
• Catégorie de risque directive 2014/68/UE : catégorie 2
