Présentation

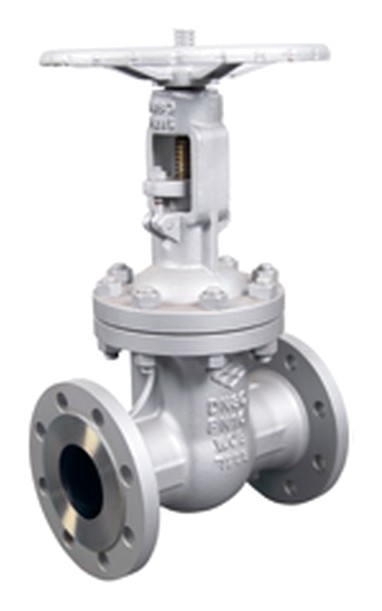

• La vanne à opercule Sferaco 147 est conçue pour l'isolement de réseaux d'eau, de vapeur, de gaz et de fluides pétroliers dans les installations industrielles
• Équipée de brides PN16 et d'un écartement normalisé DIN 3202 F5, elle s'intègre facilement dans les réseaux de tuyauteries existants
• Ce modèle en acier moulé avec passage intégral assure une faible perte de charge et une excellente tenue en pression
• Sa conception avec tige montante et commande par volant permet un contrôle visuel de la position d'ouverture
• Le système d'étanchéité graphité et les composants en acier inoxydable garantissent une résistance élevée aux hautes températures et aux environnements exigeants
Applications
• Réseaux d'eau industrielle chaude ou froide nécessitant une vanne d'isolement robuste
• Lignes de gazole et de carburants dans les installations de stockage et de distribution
• Réseaux de vapeur dans les centrales thermiques et les procédés industriels
• Installations pétrochimiques et industries pétrolières pour la coupure de process
• Réseaux de gaz industriels dans les usines et sites classés ATEX
Avantages
• Adaptée aux hautes températures jusqu'à 425 °C pour une large gamme de procédés
• Passage intégral limitant les pertes de charge et optimisant le rendement hydraulique des réseaux
• Conforme à la directive 2014/68/UE catégorie III module H pour une sécurité renforcée sous pression
• Compatible ATEX Groupe II catégorie 2G/2D pour une utilisation en zones 1, 2, 21 et 22
• Certification NACE MR01-75 permettant l'utilisation avec des fluides potentiellement corrosifs
Conception
• Corps et chapeau boulonné en acier EN1.0619 dimensionnés pour une pression de service de 16 bars
• Opercule en acier EN1.0619 revêtu A182 F6 avec siège en acier ASTM A105 stellité pour une excellente résistance à l'usure
• Tige montante en A182 F6 assurant la visualisation de la position de la vanne et une manoeuvre fiable
• Presse-étoupe à tresse graphitée et joint de chapeau en inox 304 avec graphite pour une étanchéité durable
• Raccordement par brides PN16 avec écartement suivant la norme EN 558-15 DIN 3202 F5 pour une interchangeabilité facilitée
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service : de -29 °C à 425 °C
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 400 mm
• Écartement pour DN50 : 250 mm
• Écartement pour DN65 : 270 mm
• Écartement pour DN80 : 280 mm
• Écartement pour DN100 : 300 mm
• Écartement pour DN125 : 325 mm
• Écartement pour DN150 : 350 mm
• Écartement pour DN200 : 400 mm
• Écartement pour DN250 : 450 mm
• Écartement pour DN300 : 500 mm
• Écartement pour DN350 : 550 mm
• Écartement pour DN400 : 600 mm
