Présentation

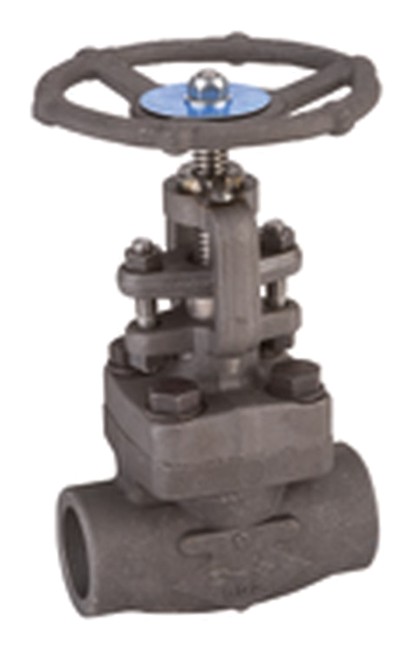

• Le robinet à soupape Sferaco FORGEE 422 est conçu pour la régulation et l'isolement de fluides industriels sous haute pression
• Il est équipé d'un corps en acier forgé A350 LF2 et d'un chapeau boulonné pour une excellente tenue mécanique
• Ce modèle est adapté aux classes de pression 1 500 et fonctionne sur une large plage de température de service
• Sa conception à passage standard garantit un compromis efficace entre pertes de charge et maîtrise du débit
• Le système de tige montante en inox 316 assure une manœuvre précise et une grande fiabilité dans le temps
Applications
• Réseaux industriels haute pression en eau, vapeur ou fluides compatibles
• Installations de process dans l'industrie chimique et pétrochimique
• Circuits de régulation et d'isolement sur lignes de transport de fluides
• Installations de production d'énergie et réseaux de vapeur
• Equipements sous pression nécessitant des organes de robinetterie en acier forgé
Avantages
• Résistance élevée à la pression avec une pression de service jusqu'à 255 bar selon le diamètre
• Large plage de température de service de -46 °C à +425 °C pour une grande polyvalence d'utilisation
• Etanchéité optimisée grâce au siège inox 316 stellité et au joint de chapeau en inox 316 avec graphite spiralé
• Durabilité accrue par l'utilisation d'acier forgé A350 LF2 pour le corps et le chapeau
• Manœuvre fiable et précise grâce à la tige montante en inox 316 et au clapet A182 F316 stellité
Conception
• Corps en acier forgé A350 LF2 adapté aux applications haute pression
• Chapeau boulonné en acier A350 LF2 pour faciliter les opérations de maintenance
• Clapet en acier inoxydable A182 F316 avec revêtement stellité pour une meilleure résistance à l'usure
• Joint de chapeau en inox 316 associé à un graphite spiralé pour assurer l'étanchéité
• Siège en inox 316 stellité pour une grande résistance à la corrosion et à l'érosion
• Tige montante en inox 316 pour une tenue mécanique renforcée et une bonne résistance à la corrosion
• Passage standard permettant une maîtrise efficace du débit dans la tuyauterie
Caractéristiques techniques
• Classe de pression : 1 500
• Pression de service 1/2 pouce : 255 bar
• Pression de service 3/4 pouce : 255 bar
• Pression de service 1 pouce : 255 bar
• Pression de service 1 pouce 1/2 : 255 bar
• Pression de service 2 pouces : 255 bar
• Température de service mini : -46 °C
• Température de service maxi : 425 °C
• Diamètre nominal disponible : 1/2 pouce à 2 pouces
• Entraxe 1/2 pouce : 90 mm
• Entraxe 3/4 pouce : 110 mm
• Entraxe 1 pouce : 127 mm
• Entraxe 1 pouce 1/2 : 170 mm
• Entraxe 2 pouces : 210 mm
