Présentation

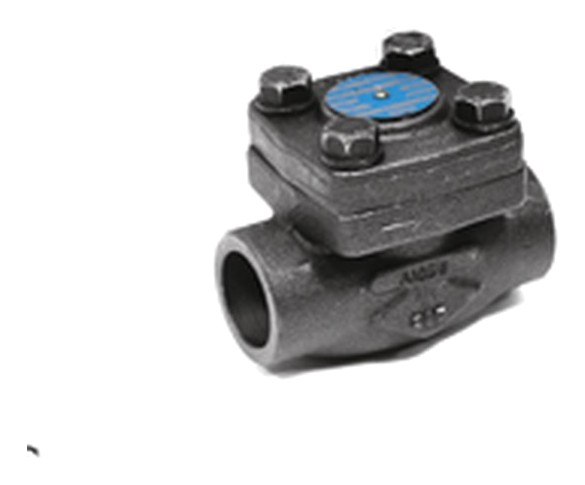

• Le clapet de retenue Sferaco 312 est conçu pour les installations industrielles de pétrole, de chimie, de pétrochimie et de vapeur
• Équipé d'un piston avec ressort et d'un raccordement à souder, il assure une fermeture fiable du circuit en cas d'inversion de flux
• Ce modèle en acier forgé de classe 800 supporte des pressions élevées jusqu'à 136 bars
• Sa conception avec chapeau boulonné et passage standard garantit une maintenance facilitée et une bonne tenue en service
• Le système est agréé par les principales compagnies pétrolières et conforme aux directives européennes et aux normes de tests API
Applications
• Réseaux de transport et de traitement de pétrole sous haute pression
• Installations de chimie et de pétrochimie nécessitant un clapet de retenue fiable
• Lignes vapeur industrielles fonctionnant à haute température
• Installations en zones classées ATEX 1, 2, 21 et 22
• Unités de process où l'on doit empêcher le retour de fluide dans les conduites
Avantages
• Résistance élevée à la pression grâce à la construction en acier forgé classe 800
• Adaptation aux hautes températures de service jusqu'à 425 °C avec l'acier A105N
• Sécurité renforcée par la conformité à la directive équipements sous pression 2014/68/UE et aux tests API 598
• Compatibilité avec les environnements explosifs grâce à la certification ATEX Groupe II catégorie 2G cT3
• Traçabilité et qualité matière assurées par la possibilité de certificat 3.1 sur demande
Conception
• Corps en acier forgé A105N dimensionné pour une pression de service de 136 bars
• Chapeau boulonné en acier A105N permettant un démontage et un contrôle internes aisés
• Piston et bille en acier inoxydable 410 pour une bonne résistance mécanique et à la corrosion
• Siège en acier inoxydable 410 stélité pour une excellente tenue à l'usure et à l'érosion
• Joint en acier inoxydable A182 F316 avec graphite spiralé pour assurer l'étanchéité aux hautes températures
• Ressort en acier inoxydable 302 conçu pour un montage horizontal uniquement
Caractéristiques techniques
• Pression de service A105N : 136 bars
• Pression de service A182 F316 : 132 bars
• Température de service A105N : -29 °C à +425 °C
• Température de service A182 F316 : -29 °C à +538 °C
• Plage de diamètre nominal : 3/8" à 2"
• Écartement 3/8" : 80 mm
• Écartement 1/2" : 80 mm
• Écartement 3/4" : 90 mm
• Écartement 1" : 110 mm
• Écartement 1" 1/4 : 127 mm
• Écartement 1" 1/2 : 155 mm
• Écartement 2" : 170 mm
