Présentation

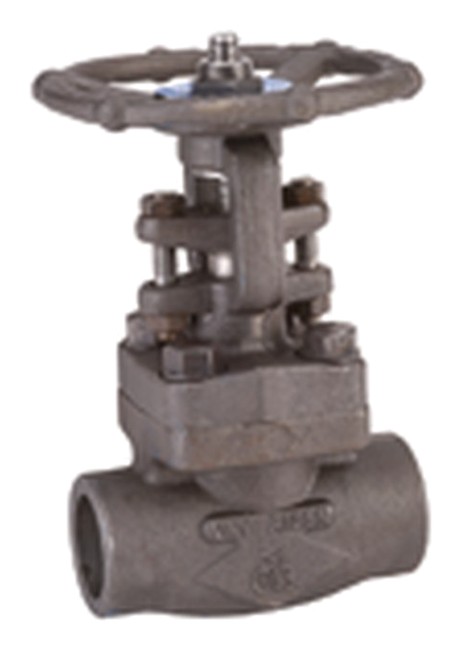

• Le robinet vanne Sferaco FORGEE 115 FEMELLE FEMELLE est conçu pour l'isolement et la section de lignes de fluides sous pression dans les installations industrielles
• Il est adapté aux industries du pétrole, de la chimie, de la pétrochimie ainsi qu'aux réseaux de vapeur sous haute pression
• Ce modèle en acier forgé de classe 800 est équipé d'un chapeau boulonné et d'un passage standard pour garantir une excellente tenue mécanique
• Sa conception avec opercule et siège en stellite et tige montante en acier inoxydable assure une grande résistance à l'usure et à la température
• Le système de raccordement femelle-femelle permet une intégration facile sur des lignes filetées allant de 3/8 pouces à 2 pouces
Applications
• Isolation de sections de tuyauteries dans les installations pétrolières haute pression
• Manoeuvre d'arrêt sur les circuits de vapeur industrielle jusqu'à 425 °C
• Utilisation sur réseaux de process en chimie et pétrochimie nécessitant une certification ATEX
Avantages
• Pression de service admissible jusqu'à 136 bars pour une sécurité accrue en milieu industriel
• Compatibilité ATEX Groupe II catégorie 2G T3 pour une utilisation en zones 1, 2, 21 et 22
• Certification NACE MR01-75 disponible pour la résistance à la corrosion dans les applications pétrolières
Conception
• Corps et chapeau boulonné en acier forgé A105N pour une haute tenue à la pression
• Opercule et siège en stellite A182 F6 avec joint de chapeau en acier inoxydable 316 et graphite spiralé
• Tige montante en acier inoxydable 410 assurant une manoeuvre fiable et durable
Caractéristiques techniques
• Pression de service classe 800 : 136 bars
• Pression de service classe 150 RF : 20 bars
• Pression de service classe 300 RF : 50 bars
• Pression de service classe 1500 : 255 bars
• Température de service A105N : -29 °C à +425 °C
• Température de service A350 LF2 : -46 °C à +425 °C
• Diamètre nominal minimum : 3/8 pouces
• Diamètre nominal maximum : 2 pouces
• Écartement pour diamètre 3/8 pouces : 80 mm
• Écartement pour diamètre 1 pouce : 110 mm
• Écartement pour diamètre 2 pouces : 127 mm
• Code produit NPT 3/8 pouces : 115003
• Code produit NPT 1/2 pouce : 115004
• Code produit NPT 3/4 pouces : 115005
• Code produit NPT 2 pouces : 115009
