Présentation

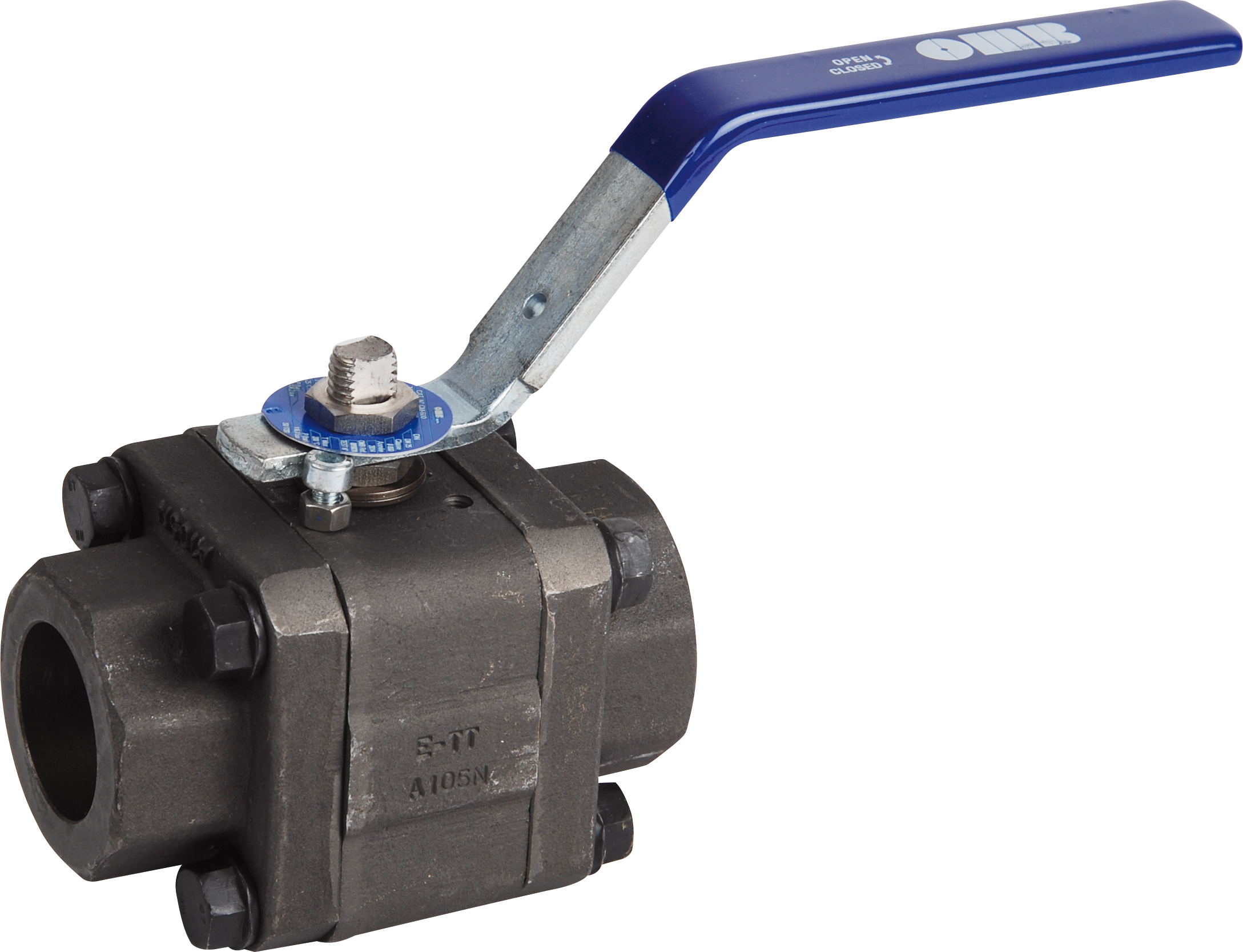

• Le robinet à tournant sphérique Sferaco 745 est conçu pour l'isolement et la coupure de fluides sur des réseaux industriels haute pression
• Équipé d'un corps en acier forgé A105N et d'une sphère en inox A182 F316, il assure une excellente tenue mécanique et une bonne résistance à la corrosion
• Ce modèle à raccordement femelle-femelle avec passage intégral limite les pertes de charge et permet un écoulement optimisé du fluide
• Sa garniture en PTFE chargé et son presse-étoupe avec joint torique FKM garantissent une étanchéité renforcée en service
• Le système d'axe inéjectable avec siège PTFE chargé verre permet une manœuvre fiable et une durabilité accrue en conditions sévères
Applications
• Isolation et coupure sur réseaux de vapeur basse pression jusqu'à 18 bars dans l'industrie
• Réseaux d'air comprimé pour applications industrielles et utilités de site
• Installations hydrauliques et circuits de fluides industriels dans les secteurs chimiques et pharmaceutiques
Avantages
• Passage intégral permettant de réduire les pertes de charge et de maintenir le débit nominal de l'installation
• Matériaux acier forgé A105N et inox A182 F316L assurant une excellente résistance mécanique et une bonne tenue à la corrosion
• Étanchéité renforcée grâce au presse-étoupe en PTFE chargé verre associé à un joint torique FKM
• Conception avec axe inéjectable et système antistatique augmentant la sécurité de fonctionnement
• Large plage de diamètres nominaux de 1/2" à 2" couvrant de nombreuses configurations de réseaux
Conception
• Corps et embouts en acier forgé A105N pour une tenue en pression jusqu'à 136 bars
• Sphère et axe inéjectable en inox A182 F316 pour une bonne résistance à la corrosion
• Presse-étoupe en PTFE chargé 25 % verre complété par un joint torique FKM pour l'étanchéité
• Sièges en PTFE chargé 15 % verre pour une meilleure résistance à l'usure
• Raccordement femelle-femelle en filetage NPT disponible du diamètre nominal 1/2" au diamètre nominal 2"
Caractéristiques techniques
• Pression de service acier forgé A105N : 136 bars
• Diamètre nominal min : 1/2 "
• Diamètre nominal max : 2 "
• Passage pour diamètre nominal 1/2" : 15 mm
• Passage pour diamètre nominal 3/4" : 20 mm
• Passage pour diamètre nominal 1" : 25 mm
• Passage pour diamètre nominal 1" 1/4 : 30 mm
• Passage pour diamètre nominal 1" 1/2 : 38 mm
• Passage pour diamètre nominal 2" : 48 mm
• Écartement pour diamètre nominal 1/2" : 80 mm
• Écartement pour diamètre nominal 3/4" : 100 mm
• Écartement pour diamètre nominal 1" : 110 mm
• Écartement pour diamètre nominal 1" 1/4 : 120 mm
• Écartement pour diamètre nominal 1" 1/2 : 140 mm
• Écartement pour diamètre nominal 2" : 160 mm
