Présentation

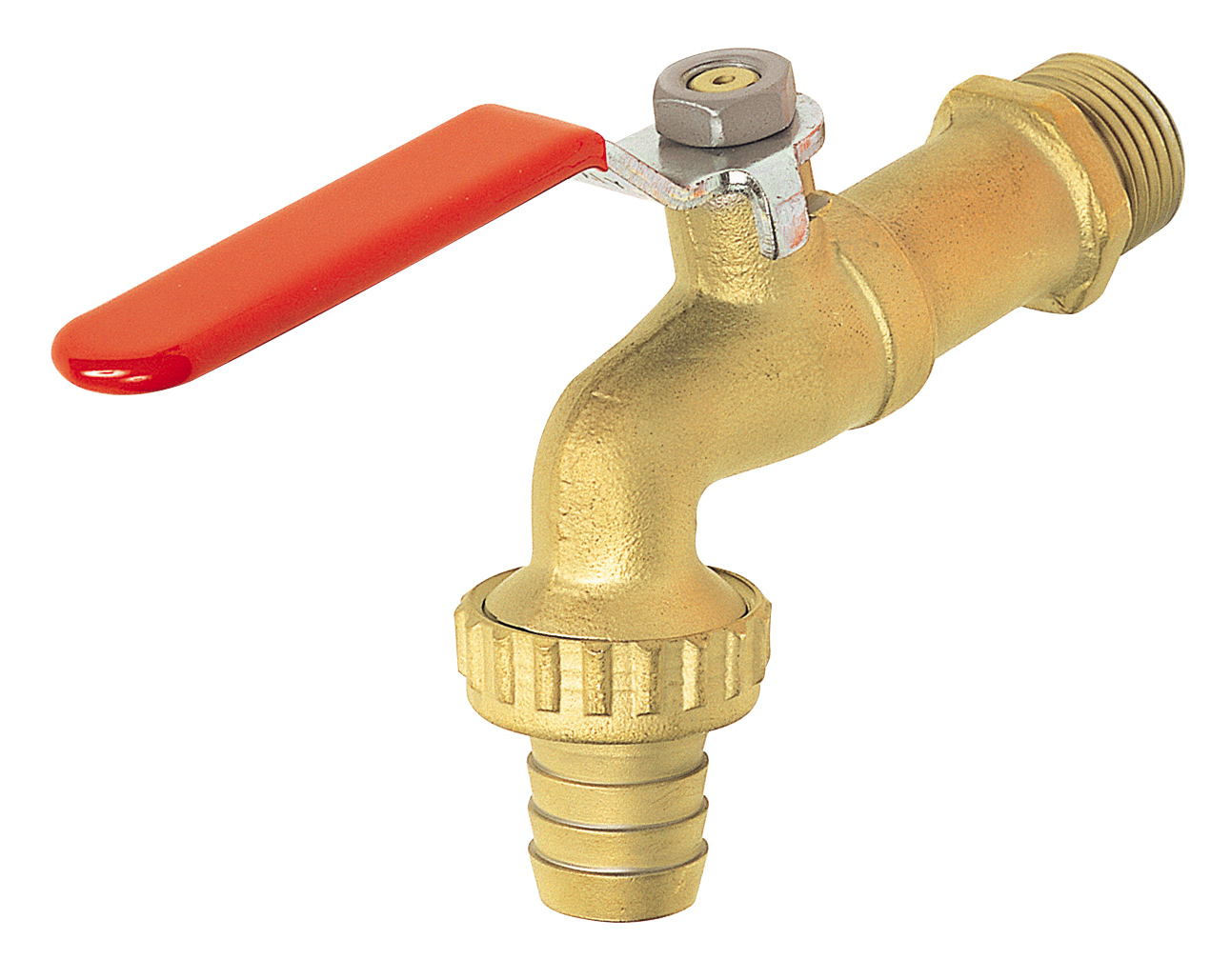

• La vanne de puisage Sferaco 682 est conçue pour les réseaux de distribution d'eau sanitaire et industrielle
• Elle est équipée d'une sphère en laiton chromé assurant une obturation fiable et un maniement aisé
• Ce modèle dispose d'un corps en laiton brossé de qualité CW617N 4MS offrant une bonne résistance à la corrosion
• Sa poignée en acier plate rouge permet une identification rapide et une manoeuvre simple
• Le raccord au nez cannelé facilite le raccordement de tuyaux de puisage pour différentes utilisations
Applications
• Distribution d'eau dans les réseaux sanitaires collectifs et individuels
• Prise de puisage sur réseaux d'eau pour opérations de nettoyage et d'arrosage
• Équipement de points d'eau extérieurs dans les bâtiments résidentiels et tertiaires
Avantages
• Mise en oeuvre simple grâce au raccordement mâle avec nez cannelé
• Fiabilité d'obturation assurée par une sphère en laiton chromé et des joints en PTFE
• Identification visuelle claire de la commande grâce à la poignée acier plate rouge
Conception
• Corps en laiton titré CW617N 4MS brossé
• Sphère en laiton titré CW617N 4MS chromée
• Presse-étoupe en PTFE assurant l'étanchéité de la tige
• Joints de sphère en PTFE pour une manoeuvre douce
• Raccord au nez mâle cannelé sans brise jet intégré
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : 0 °C à 60 °C
• Diamètre nominal minimal : 15 mm
• Diamètre nominal maximal : 25 mm
• Tétine diamètre minimal : 15 mm
• Tétine diamètre maximal : 26 mm
• Conditionnement minimal : 4 pièces
• Conditionnement maximal : 15 pièces
• Code version 1/2 pouce poignée acier : 682045
• Code version 1/2 pouce alternative : 682046
• Code version 3/4 pouce poignée acier : 682055
• Code version 3/4 pouce alternative : 682056
• Code version 1 pouce poignée acier : 682067
• Raccord au nez minimal : 3/4 pouce
• Raccord au nez maximal : 1 pouce 1/4
