Présentation

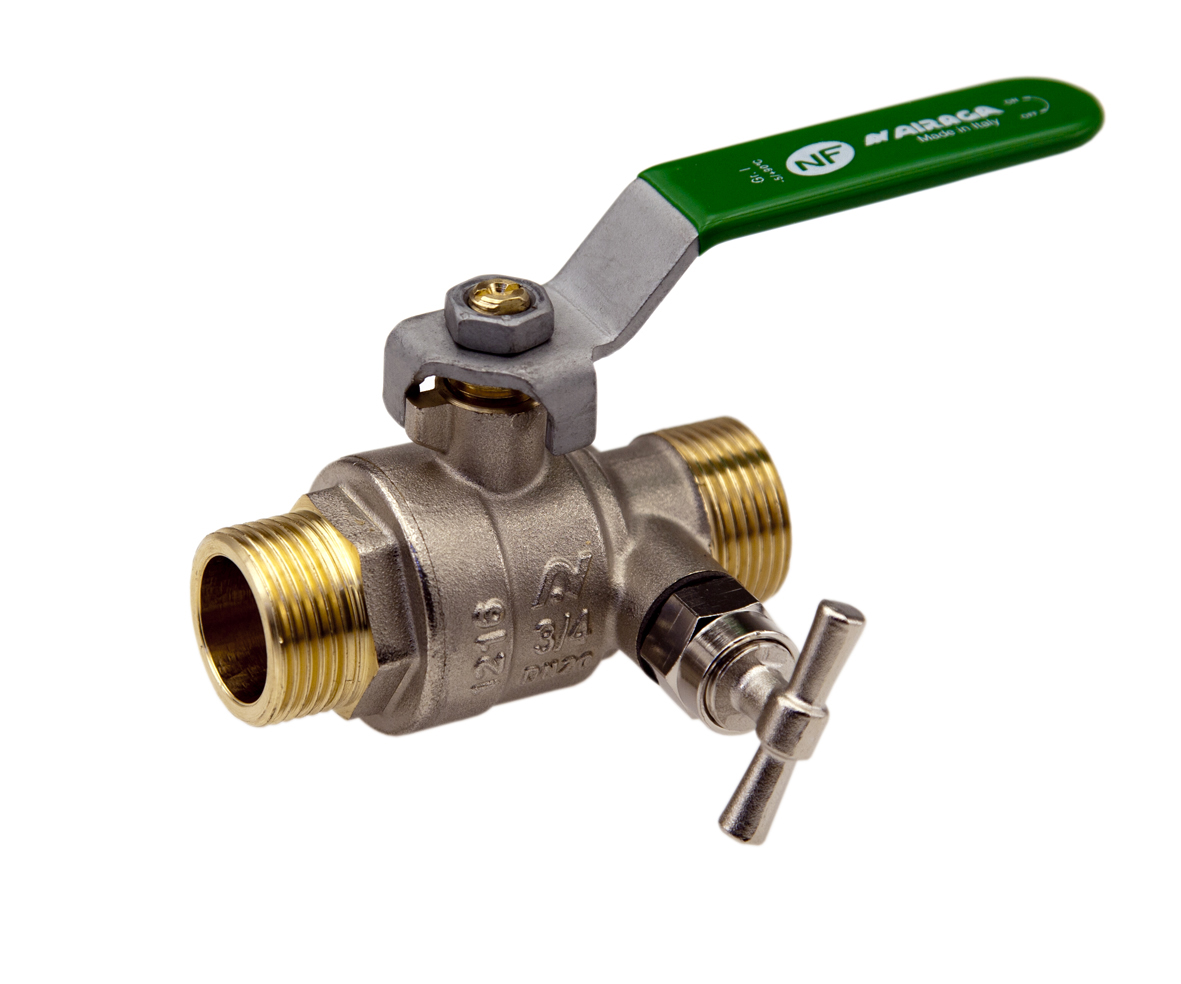

• La vanne à sphère Sferaco 544 est conçue pour l'isolement et la purge de réseaux hydrauliques en eau froide ou eau chaude sanitaire
• Équipée d'une sphère en laiton et de raccordements mâle-mâle, elle assure une manœuvre fiable et un passage optimisé du fluide
• Ce modèle intègre un dispositif de purge permettant la vidange localisée de l'installation pour les opérations de maintenance
• Sa conception en laiton associée à une poignée acier plate verte garantit une bonne résistance mécanique et une identification visuelle aisée
• Le système est adapté aux installations domestiques ou tertiaires nécessitant une vanne de coupure manuelle avec fonction de purge intégrée
Applications
• Isolation et purge de circuits d'eau froide sanitaire dans les installations domestiques
• Coupure et vidange de réseaux d'eau chaude sanitaire dans les bâtiments tertiaires
• Equipement des réseaux de distribution d'eau des locaux techniques pour faciliter la maintenance
Avantages
• Présence d'un orifice de purge intégré pour vidange rapide du circuit sans démontage de la vanne
• Raccordements mâle-mâle facilitant l'intégration sur de nombreux types de réseaux existants
• Construction en laiton assurant une bonne tenue à la pression et à la corrosion dans les installations sanitaires
Conception
• Corps de vanne en laiton avec raccordements filetés mâle-mâle
• Sphère interne en laiton commandée par une poignée acier plate verte
• Orifice de purge intégré sur le corps pour évacuation contrôlée du fluide
Caractéristiques techniques
• Pression de service jusqu'à : 25 bar
• Pression de service réduite sur grands diamètres : 16 bar
• Passage nominal disponible : 15 mm
• Passage nominal disponible : 20 mm
• Passage nominal disponible : 25 mm
• Écartement 1/2 pouce : 66.5 mm
• Écartement 3/4 pouce : 77 mm
• Écartement 1 pouce : 89.5 mm
• Conditionnement diamètre 1/2 pouce : 10 unités
• Conditionnement diamètre 3/4 pouce : 10 unités
• Conditionnement diamètre 1 pouce : 8 unités
• Diamètre nominal disponible : 0.5 pouce
• Diamètre nominal disponible : 0.75 pouce
• Diamètre nominal disponible : 1 pouce
• Référence code série 544 : 544004 à 544006
