Présentation

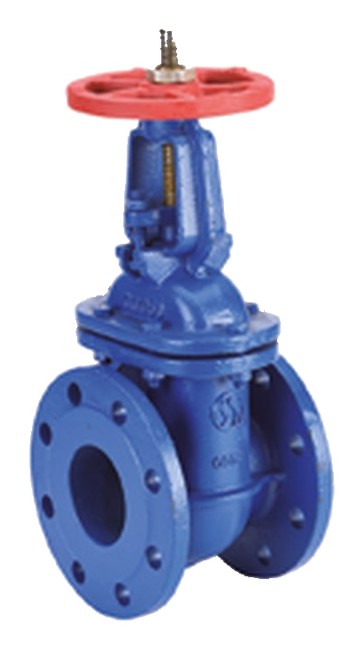

• La vanne à opercule Sferaco 159 est conçue pour l'isolement et la coupure de fluides courants dans des réseaux industriels et tertiaires
• Équipée d'une tige montante à filetage extérieur, elle permet une visualisation claire de la position d'ouverture ou de fermeture
• Ce modèle en fonte EN GJS-500-7 avec siège inox 304 assure une excellente résistance mécanique et une bonne tenue à la corrosion
• Sa conception pour une pression de service jusqu'à 16 bars et une température de -10 °C à +180 °C la rend adaptée à de nombreuses applications de process
• Le système d'étanchéité par bague inox 304 et presse-étoupe graphite garantit une fiabilité durable même en service intensif
Applications
• Réseaux d'eau industrielle et de procédés avec pressions jusqu'à 16 bars
• Installations de chauffage et de refroidissement fonctionnant entre -10 °C et +180 °C
• Circuits de fluides du groupe 2 dans l'industrie, les bâtiments tertiaires et les infrastructures
• Réseaux équipés de brides PN16 conformes à la norme EN 1092-2
• Installations nécessitant une visualisation de la position de la vanne par tige montante
Avantages
• Résistance mécanique élevée grâce au corps, à l'opercule et au chapeau en fonte EN GJS-500-7
• Tenue en température étendue de -10 °C à +180 °C pour les versions à siège inox 304
• Sécurité de fonctionnement assurée par la tige montante à filetage extérieur permettant un contrôle visuel
• Étanchéité fiable grâce à la bague d'étanchéité en inox 304 et au presse-étoupe en graphite
• Conformité aux normes EN 558 série 14 et DIN 3202 F4 pour les écartements suivant les versions
Conception
• Corps, opercule et chapeau en fonte EN GJS-500-7 de haute résistance
• Siège en inox 304 pour la version 159 et siège laiton pour la version 156
• Tige montante en inox 420 avec filetage extérieur pour un manœuvrage progressif
• Bague d'étanchéité en inox 304 ou en laiton selon la figure de la vanne
• Presse-étoupe et joint de chapeau en graphite pour une étanchéité renforcée
Caractéristiques techniques
• Pression de service PS : 16 bars
• Température de service version 159 : -10 °C à +180 °C
• Température de service version 156 : -10 °C à +120 °C
• Diamètre nominal disponible : 40 à 600 mm
• Passage nominal : 40 à 600 mm
• Écartement version 158 DN 40 : 136 mm
• Écartement version 158 DN 300 : 285 mm
• Écartement version 158 DN 600 : 425 mm
• Écartement version 156-159 DN 40 : 140 mm
• Écartement version 156-159 DN 300 : 270 mm
• Brides de raccordement : PN16 selon EN 1092-2
• Siège version 159 : inox 304
