Présentation

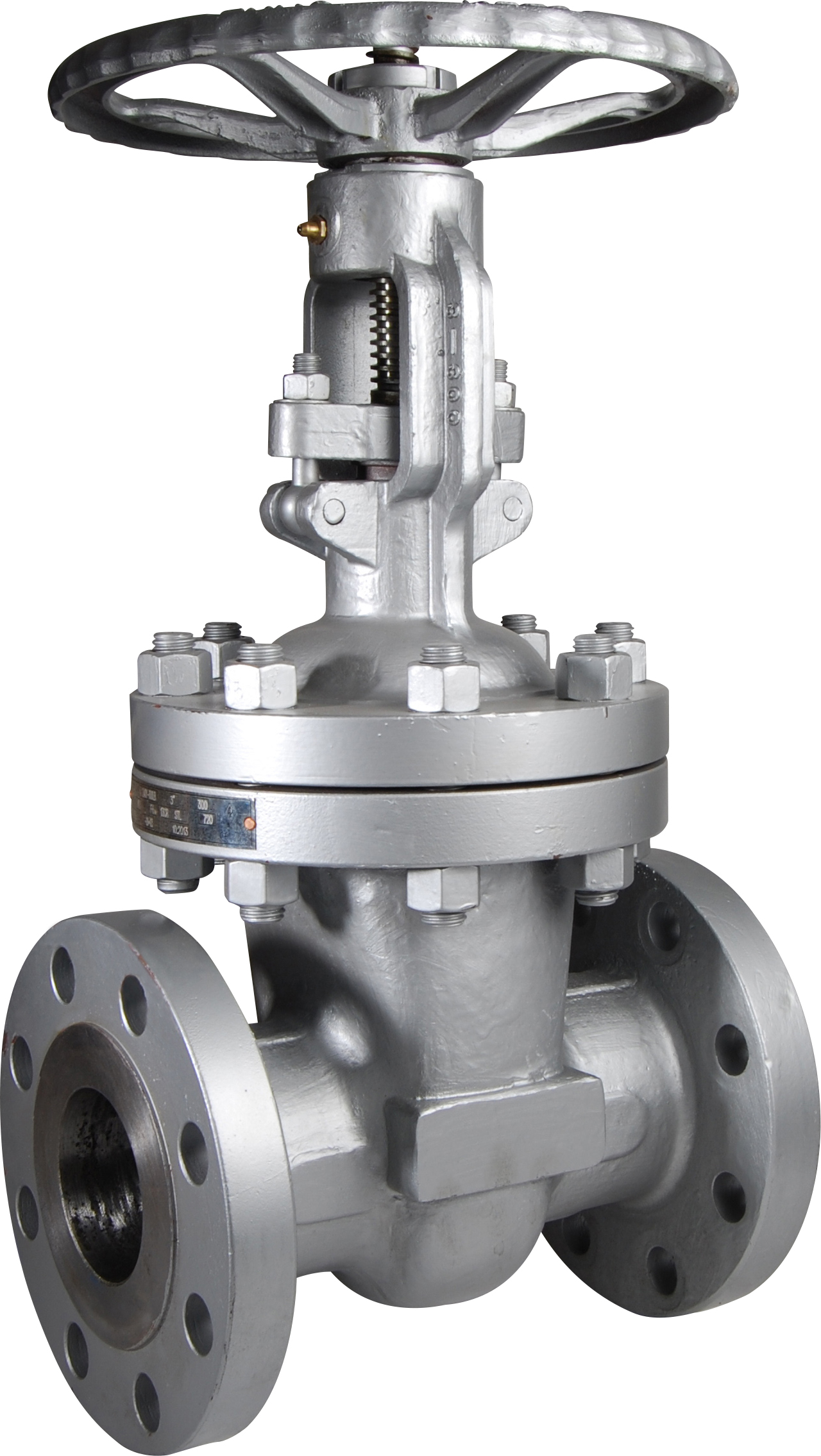

• La vanne à opercule Sferaco 144 est conçue pour l'isolement et le sectionnement sur des réseaux industriels sous pression
• Elle est équipée d'un corps en acier moulé ASTM A216 WCB et d'un chapeau boulonné pour une haute résistance mécanique
• Ce modèle à passage intégral limite les pertes de charge et s'intègre facilement sur des réseaux à brides selon la norme ASME B16.05
• Sa tige montante et sa commande par volant permettent une visualisation claire de la position de la vanne et une manoeuvre sûre
• Le système d'étanchéité graphité associé aux sièges stellités assure une tenue en pression fiable jusqu'à des températures élevées
Applications
• Réseaux d'eau industrielle chaude ou froide nécessitant une vanne d'isolement robuste
• Lignes de gasoil et d'hydrocarbures en raffineries et dépôts pétroliers
• Circuits de vapeur et de condensats dans les installations de production de chaleur
• Process pétrochimiques et industries pétrolières avec contraintes de pression et de température élevées
• Réseaux de gaz de process en environnements classés ATEX zones 1, 2, 21 et 22
Avantages
• Passage intégral limitant les pertes de charge et facilitant le nettoyage de la tuyauterie
• Compatibilité avec les liquides et les gaz du groupe 1 selon la directive 2014/68/UE
• Conception certifiée API 600 et essais suivant la norme API 596 pour une fiabilité accrue
• Sécurité feu validée selon la norme API 6FA pour une meilleure tenue en cas d'incendie
• Certification ATEX Groupe II catégorie 2G/2D permettant l'utilisation en atmosphère explosive
Conception
• Corps en acier moulé ASTM A216 WCB dimensionné pour des pressions de service jusqu'à 50 bar suivant la classe
• Chapeau boulonné en acier ASTM A216 WCB assurant la tenue mécanique et la maintenance aisée
• Tige montante en acier A182 F6 permettant une indication visuelle de l'ouverture de la vanne
• Presse-étoupe à tresse graphitée assurant l'étanchéité dynamique autour de la tige
• Joint de chapeau en inox 304 associé à du graphite pour supporter des températures jusqu'à 425°C
Caractéristiques techniques
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 400 mm
• Pression de service série 144 : 50 bar
• Pression de service séries 143 et 145 : 20 bar
• Plage de température de service : -29°C à 425°C
• Longueur entre brides DN50 série 144 : 216 mm
• Longueur entre brides DN100 série 144 : 305 mm
• Longueur entre brides DN150 série 144 : 403 mm
• Longueur entre brides DN200 série 144 : 419 mm
• Longueur entre brides DN250 série 144 : 457 mm
• Longueur entre brides DN300 série 144 : 502 mm
• Pression de service série 149 : 50 bar
• Longueur entre brides DN50 série 145 : 178 mm
• Longueur entre brides DN300 série 145 : 356 mm
• Certification ATEX : groupe II catégorie 2G/2D pour zones 1 et 21
