Présentation

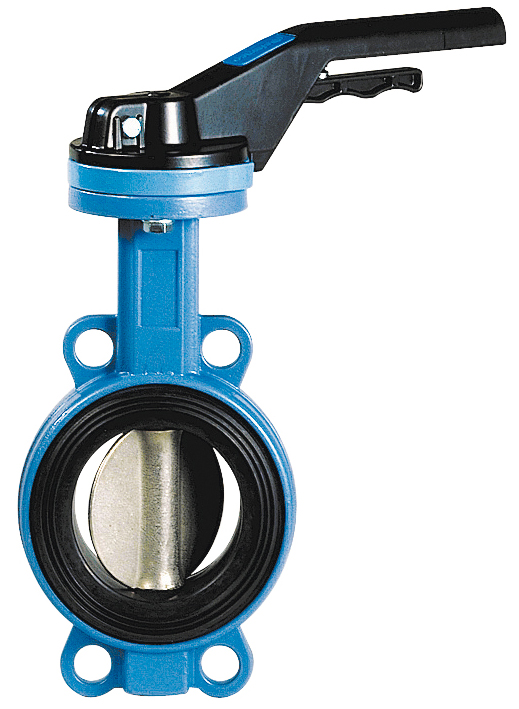

• Le robinet papillon Sferaco 1151 Oreilles de centrage - NBR est conçu pour l'isolement et la régulation de fluides dans les réseaux hydrauliques et industriels
• Équipé d'un papillon en acier inoxydable CF8M et d'un corps en fonte ductile GJS-500-7 rilsanisé, il offre une excellente résistance mécanique et chimique
• Ce modèle utilise un revêtement NBR pour assurer l'étanchéité en service avec des hydrocarbures non aromatiques, du gaz naturel, des graisses, des huiles, de l'air comprimé, du glycol, de l'eau et du fuel
• Sa conception à oreilles de centrage permet un montage aisé entre brides et une bonne tenue en pression jusqu'à 16 bar suivant les diamètres
• Le système est adapté à des températures de service comprises entre -10 °C et +90 °C, ce qui le rend polyvalent pour de nombreuses installations
Applications
• Distribution d'eau froide ou chaude dans les installations de chauffage et de climatisation
• Circulation de gaz naturel, d'air comprimé et de glycol dans les réseaux industriels
• Transfert d'hydrocarbures non aromatiques, de graisses, d'huiles et de fuel dans les circuits de process
Avantages
• Étanchéité fiable grâce à la manchette en NBR compatible avec de nombreux fluides de service
• Résistance élevée à la corrosion par l'utilisation d'un papillon en acier inoxydable CF8M et d'un corps rilsanisé
• Plage de température étendue de -10 °C à +90 °C permettant une utilisation dans des environnements variés
Conception
• Papillon en acier inoxydable CF8M assurant une bonne tenue mécanique et une résistance à la corrosion
• Corps en fonte ductile GJS-500-7 avec revêtement rilsanisé pour une protection renforcée contre l'abrasion et la corrosion
• Oreilles de centrage permettant le positionnement précis entre brides et le démontage facilité de la tuyauterie
Caractéristiques techniques
• Pression de service max : 16 bar
• Pression nominale : 10 bar à 20 bar selon diamètre
• Plage de température de service : -10 °C à +90 °C
• Diamètre nominal disponible : 32 mm à 300 mm
• Pression de service série 1151 : 16 bar pour DN32 à DN300
• Pression de service série 1161 : 10 bar à 16 bar pour DN40 à DN250
• Matériau du corps : fonte GJS-500-7 une pièce
• Matériau du papillon : acier inoxydable CF8M
• Compatibilité gaz naturel : jusqu'à 16 bar
• Compatibilité air comprimé : jusqu'à 16 bar
