Présentation

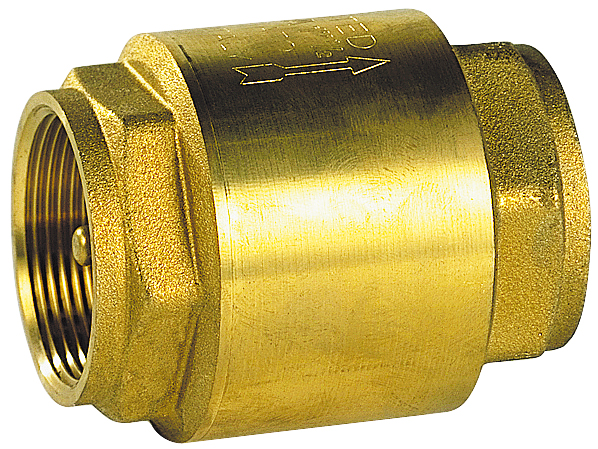

• Le clapet de non-retour Sferaco 305 est conçu pour assurer le sens unique de circulation des fluides dans les installations de chauffage et d'eau potable
• Équipé d'un corps en laiton titré CW617N 4MS brossé, il garantit une excellente résistance mécanique et une bonne tenue à la corrosion
• Ce modèle intègre un obturateur laiton et inox associé à un joint en élastomère NBR pour assurer une étanchéité fiable
• Sa conception permet un montage en toutes positions sur des réseaux hydrauliques domestiques ou industriels
• Le système à double guidage assure un fonctionnement précis du clapet et limite les risques de battement et de bruit dans la canalisation
Applications
• Réseaux de chauffage à eau chaude dans les bâtiments résidentiels et tertiaires
• Installations d'eau potable sous pression en alimentation ou distribution
• Circuits d'air comprimé nécessitant un maintien du sens de circulation
• Lignes de fioul domestique en alimentation de brûleurs ou de chaudières
• Réseaux hydrauliques généraux nécessitant une protection contre les retours de flux
Avantages
• Pression de service élevée jusqu'à 25 bars selon le diamètre nominal pour une large plage d'utilisations
• Montage possible dans toutes les positions, ce qui facilite l'intégration dans les réseaux existants
• Obturateur laiton et inox offrant une grande longévité en service et une bonne résistance à l'usure
• Compatibilité avec plusieurs fluides tels que l'eau potable, le chauffage, l'air comprimé et le fioul
• Gamme dimensionnelle étendue du diamètre nominal 3/8 pouce au diamètre nominal 4 pouces pour s'adapter à de nombreuses installations
Conception
• Corps en laiton titré CW617N 4MS brossé pour une robustesse accrue
• Obturateur en laiton titré CW614N associé à des éléments en inox sur la version 305
• Joint d'étanchéité en élastomère NBR compatible avec l'eau potable, le chauffage et le fioul
• Raccordement femelle-femelle pour une intégration directe sur les tuyauteries filetées
• Système à double guidage de l'obturateur pour une fermeture précise et fiable
Caractéristiques techniques
• Plage de diamètres nominaux : 3/8 à 4 pouces
• Pression de service jusqu'au diamètre nominal 1 pouce : 25 bars
• Pression de service du diamètre nominal 1 pouce 1/4 au diamètre nominal 2 pouces : 18 bars
• Pression de service au-delà du diamètre nominal 2 pouces : 12 bars
• Température de service : -10 à +100 °C
• Écartement pour diamètre nominal 3/8 pouce : 55 mm
• Écartement pour diamètre nominal 1 pouce : 74,5 mm
• Écartement pour diamètre nominal 2 pouces : 101 mm
• Écartement pour diamètre nominal 3 pouces : 141,5 mm
• Écartement pour diamètre nominal 4 pouces : 158,5 mm
• Conditionnement diamètre nominal 3/8 pouce : 10 pièces
• Conditionnement diamètre nominal 1 pouce 1/4 : 4 pièces
• Conditionnement diamètre nominal 2 pouces : 2 pièces
• Conditionnement diamètres nominaux 2 pouces 1/2 à 4 pouces : 1 pièce
• Température de stockage conseillée : 5 à 40 °C
