Présentation

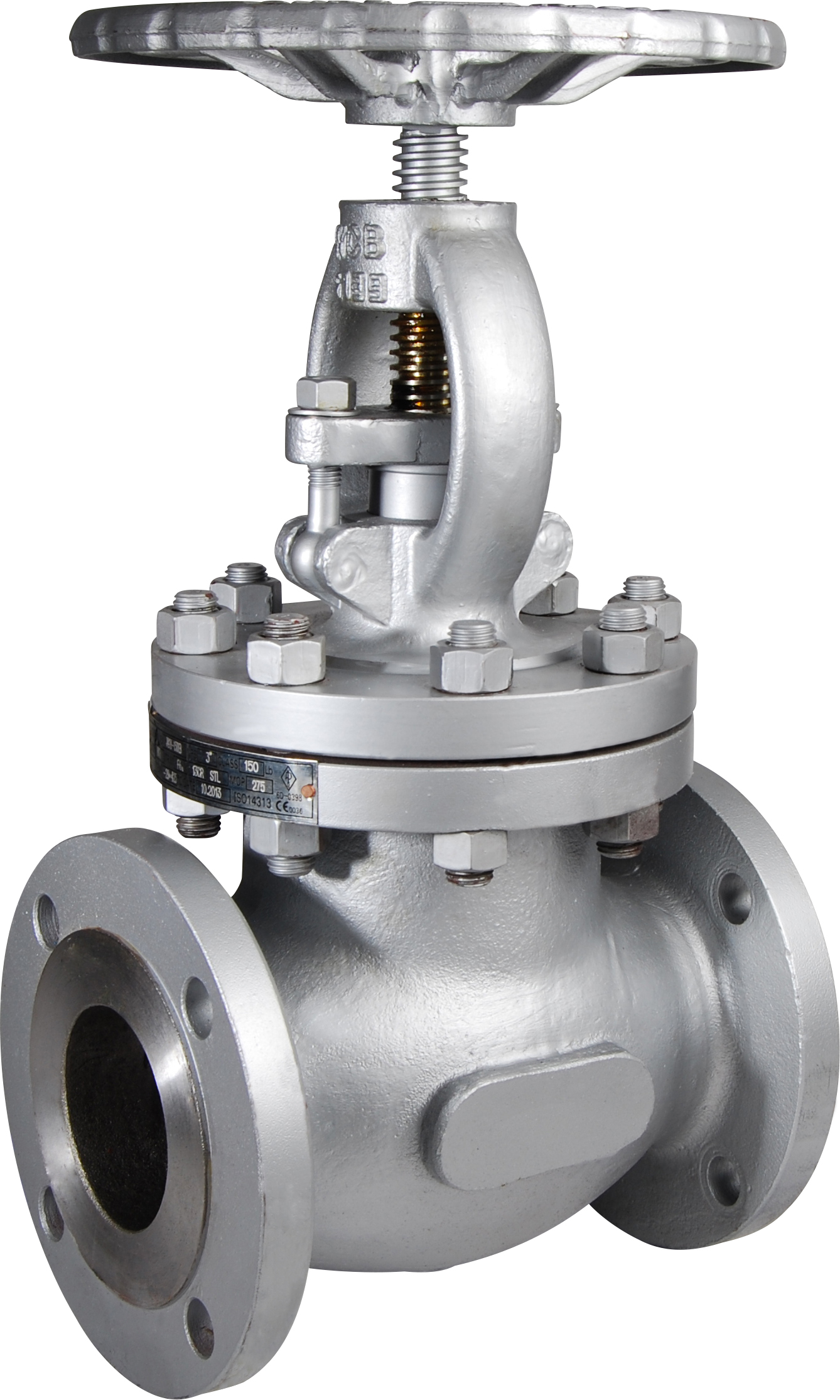

• Le robinet à soupape Sferaco FORGEE 443 BRIDES RF CLASS 150 TRIM 5 est conçu pour l'isolement et la régulation des réseaux industriels d'eau, de vapeur, de gaz et d'hydrocarbures
• Il est équipé d'un corps en acier moulé ASTM A216 WCB et d'un passage intégral pour limiter les pertes de charge
• Ce modèle à brides conforme à la norme ASME B16.05 permet un raccordement sûr sur les canalisations existantes
• Sa conception avec chapeau boulonné et tige montante assure une excellente tenue en pression et une maintenance facilitée
• Le système de fermeture à soupape avec siège stélité offre une étanchéité renforcée et une grande longévité en service intensif
Applications
• Réseaux d'eau industriels nécessitant une isolation fiable et durable
• Installations de gazole et d'hydrocarbures dans les secteurs pétrochimiques
• Lignes de vapeur en industries pétrolières et gazières soumis à des températures élevées
Avantages
• Résistance élevée à la pression grâce à une pression de service jusqu'à 20 bars
• Adaptation aux fortes contraintes thermiques avec une température de service de -29 °C à +425 °C
• Sécurité renforcée par la conformité à la directive 2014/68/UE et aux tests selon la norme API 598
Conception
• Corps et chapeau en acier moulé ASTM A216 WCB pour une grande robustesse mécanique
• Soupape en acier ASTM A105 revêtue A182 F6 inox 410 avec siège en acier stélité pour une excellente résistance à l'usure
• Tige montante en acier A182 F6 avec presse-étoupe à tresse graphitée et joint de chapeau en inox 304 et graphite
Caractéristiques techniques
• Pression de service Fig. 443 : 20 bars
• Pression de service Fig. 444 : 50 bars
• Température de service : de -29 °C à +425 °C
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 300 mm
• Écartement NPS 2 Class 150 : 203 mm
• Écartement NPS 12 Class 150 : 698 mm
• Écartement NPS 2 Class 300 : 267 mm
• Écartement NPS 12 Class 300 : 711 mm
• Code modèle Class 150 pour DN 50 : 443050
• Code modèle Class 150 pour DN 300 : 443300
• Code modèle Class 300 pour DN 50 : 444050
• Code modèle Class 300 pour DN 300 : 444300
• Prix hors taxes Class 150 DN 50 : 331,00 euros
• Prix hors taxes Class 300 DN 300 : 7 053,00 euros
