Présentation

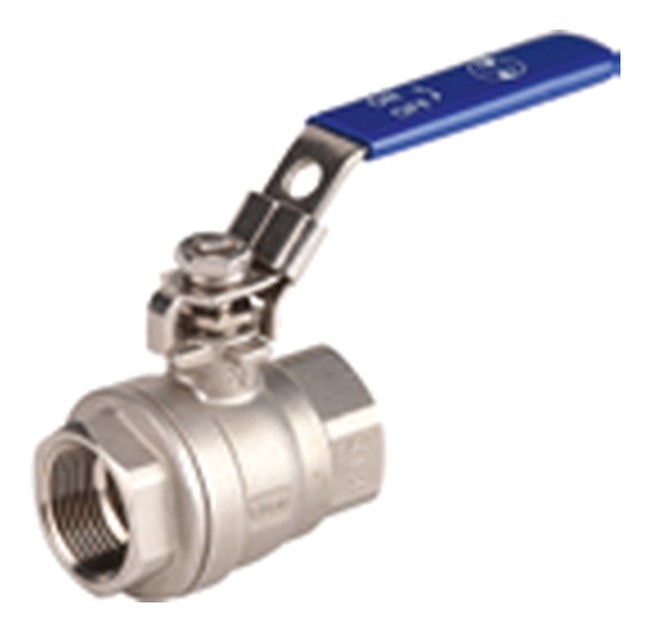

• La vanne à sphère Sferaco 7151 est conçue pour l'isolement et la régulation de circuits hydrauliques industriels
• Elle est équipée d'une sphère en acier inoxydable ASTM A351 CF8M assurant une excellente résistance à la corrosion
• Ce modèle intègre un presse-étoupe et des sièges en PTFE pour garantir une étanchéité durable
• Sa conception avec axe inéjectable en acier inoxydable ASTM A182 F316 renforce la sécurité d'exploitation
• Le système de manœuvre par poignée cadenassable permet un verrouillage fiable des positions d'ouverture et de fermeture
Applications
• Isolation de lignes dans les industries chimiques et pharmaceutiques
• Commande d'écoulement dans les installations pétro-chimiques
• Vannage d'installations hydrauliques sous pression
• Distribution d'air comprimé dans les réseaux industriels
Avantages
• Haute tenue en pression permettant un service intensif sur de nombreuses applications industrielles
• Matériaux en acier inoxydable assurant une grande résistance à la corrosion et aux fluides agressifs
• Passage intégral limitant les pertes de charge dans les réseaux hydrauliques
• Poignée cadenassable autorisant la sécurisation des positions de la vanne
Conception
• Corps en acier inoxydable ASTM A351 CF8M à deux pièces
• Sphère en acier inoxydable ASTM A351 CF8M avec finition polie
• Axe inéjectable en acier inoxydable ASTM A182 F316 pour une sécurité renforcée
• Sièges et presse-étoupe en PTFE pour une étanchéité optimale
• Raccordements filetés femelle-femelle BSP pour un montage aisé sur les réseaux
Caractéristiques techniques
• Pression de service max : 63 bar
• Pression de service selon diamètre : 16-63 bar
• Température de service : -20 °C à +180 °C
• Diamètre nominal disponible : 6-100 mm
• Passage utile : 9,2-100 mm
• Écartement selon diamètre : 36-200 mm
• Catégorie de risque : II selon directive 2014/68/UE
• Norme de test d'étanchéité : EN 12266-1 taux A
• Certificat matière 3.1 : 10 € par diamètre nominal
• Passage intégral sur la version 7151 : 9,2-100 mm
• Passage réduit sur la gamme 732 : 6,5-15 mm
• Pression de service vanne à décompression 7152 : 8 bar
• Pression de service gammes 732FF-732MF-732MM : 63 bar
• Écartement gammes 732FF-732MF-732MM : 40-214 mm
• Plage de diamètre nominal gammes 732FF-732MF-732MM : 3-25 mm
