Présentation

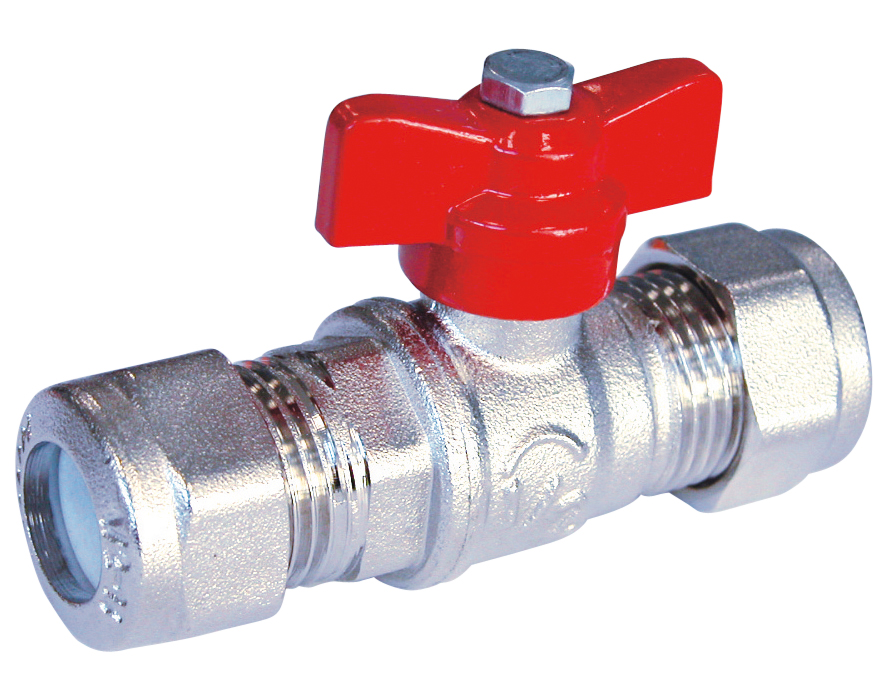

• La vanne à sphère Sferaco SPHERE MINI 670 NF GAZ AIRAGAS est conçue pour l'isolement et la coupure des réseaux de gaz conformes à la norme NF
• Elle est destinée aux installations fonctionnant au gaz de classe 5 MOP, au gaz de pétrole liquéfié propane ou butane et au gaz naturel obtenu à partir de pétrole
• Ce modèle assure un passage intégral pour limiter les pertes de charge dans les tuyauteries de gaz
• Sa conception en laiton titré CW617N avec sphère chromée garantit une bonne tenue mécanique et une longévité élevée
• Le système avec poignée en acier plate jaune permet une manoeuvre simple et rapide de l'organe de coupure
Applications
• Robinet d'installation de gaz dans les bâtiments selon la norme NF E29-141
• Montage sur tube acier pour réseaux de gaz propane, butane ou gaz naturel
• Utilisation sur installations de gaz de classe 5 MOP pour applications résidentielles ou tertiaires
Avantages
• Passage intégral limitant les pertes de charge sur le circuit de gaz
• Compatibilité avec plusieurs types de gaz dont propane, butane et gaz naturel
• Double joint torique en nitrile pour une étanchéité renforcée de l'axe
• Axe inéjectable améliorant la sécurité en cas de surpression
• Poignée en acier plate jaune offrant une identification visuelle immédiate du robinet de gaz
Conception
• Corps en laiton titré CW617N brossé adapté aux applications gaz
• Sphère en laiton titré CW617N chromée pour une manoeuvre fluide et durable
• Joints de sphère en polytétrafluoroéthylène assurant une excellente étanchéité interne
• Double joint torique en nitrile sur l'axe pour limiter les risques de fuite
• Raccordement à visser pour montage aisé sur installations existantes
Caractéristiques techniques
• Pression de service gaz : 5 bars
• Température de service minimale : -5 °C
• Température de service maximale : 60 °C
• Diamètre nominal minimum : 10 mm
• Diamètre nominal maximum : 50 mm
• Passage nominal série 620 : de 15 à 50 mm
• Pression de service série 670 : 16 bars
• Pression de service série 675 : 25 bars
• Pression de service série 524 : 25 bars
• Écartement série 620 : de 62 à 125 mm
• Écartement série 670 : de 66 à 78 mm
• Écartement série 675 : 48 mm
• Écartement série 524 : de 74,5 à 114 mm
• Conditionnement série 620 : de 2 à 10 pièces
• Conditionnement série 670 : 25 pièces
