Présentation

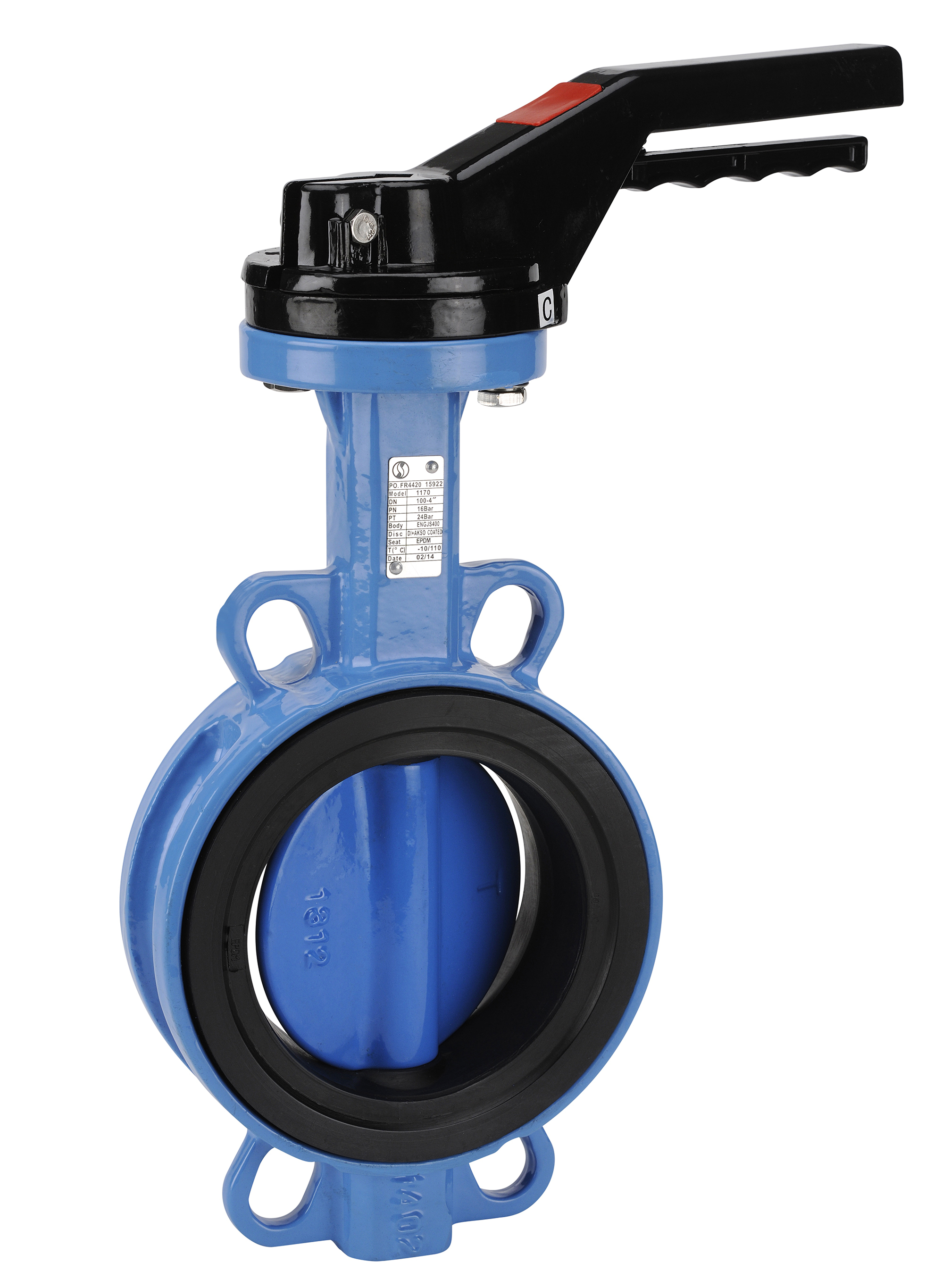

• Le robinet papillon Sferaco 1170 Oreilles de centrage - EPDM est conçu pour l'isolement et la régulation sur réseaux d'eau froide ou chaude
• Il est équipé d'un papillon en fonte ductile GJS-400-15 revêtu époxy pour une excellente résistance mécanique et à la corrosion
• Ce modèle intègre un siège d'étanchéité en EPDM adapté aux eaux potables et aux variations de température
• Sa conception à oreilles de centrage facilite le positionnement et le montage entre brides sur les canalisations
• Le système est prévu pour fonctionner sur des installations avec pression de service jusqu'à 16 bar et température de service comprise entre -10 °C et +110 °C
Applications
• Réseaux d'eau potable froide dans les installations tertiaires et industrielles
• Boucles d'eau chaude sanitaire ou de chauffage avec contrôle d'isolement
• Réseaux d'eau de process nécessitant une vanne papillon compacte à centrage aisé
Avantages
• Centrage simplifié entre brides grâce aux oreilles de centrage intégrées
• Compatibilité avec les eaux froides, chaudes et potables grâce au siège EPDM
• Résistance mécanique élevée apportée par la fonte ductile GJS-400-15 revêtue époxy
Conception
• Corps en fonte ductile GJS-400-15 revêtu époxy intérieur et extérieur
• Papillon en fonte GJS-400-15 assurant la rigidité et la tenue en pression
• Oreilles de centrage prévues en nombre adapté selon le diamètre nominal, avec 8 oreilles pour le diamètre nominal 80 mm
Caractéristiques techniques
• Plage de température de service : -10 à +110 °C
• Pression de service max : 16 bar
• Norme de pression nominale : PN10/16 et CLASS 150 jusqu'à PN20
• Diamètre nominal min : 32 mm
• Diamètre nominal max : 600 mm
• Pression de service série petits diamètres : 16 bar
• Pression de service série grands diamètres : 10 bar
• Matériau du corps : fonte ductile GJS-400-15
• Matériau du papillon : fonte GJS-400-15
• Nombre d'oreilles de centrage DN80 : 8 unités
• Certificat matière disponible : 3.1 selon norme EN 10204
• Code article DN40 : 1170040
• Code article DN300 : 1170300
• Date de fiche technique : 04/2024
