Présentation

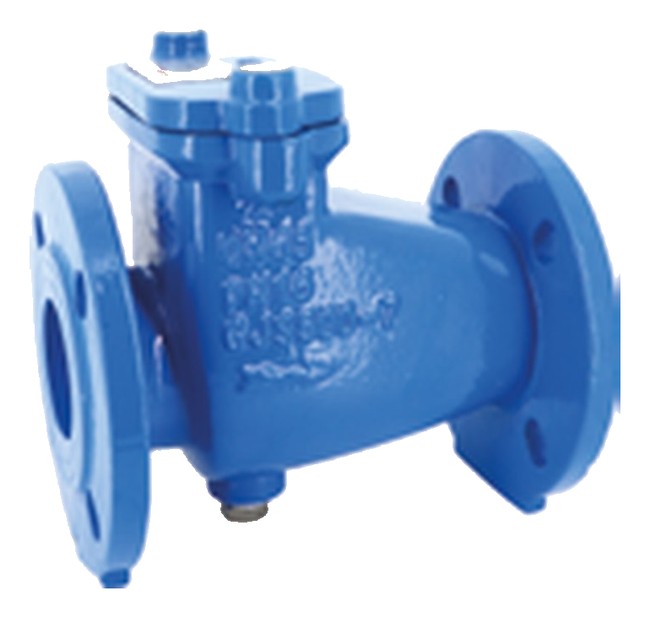

• clapet anti-retour Sferaco 357 est conçu pour sécuriser les réseaux d'adduction, de distribution et d'évacuation d'eau en empêchant les retours de fluide
• Il est équipé d'un système simple battant revêtu en élastomère EPDM offrant une étanchéité fiable dans les deux sens de pression
• Ce modèle possède un corps et un chapeau en fonte ductile EN GJS 500-7 avec passage intégral pour limiter les pertes de charge
• Sa conception à brides normalisées PN10/16 permet une intégration aisée sur de nombreux réseaux hydrauliques
• Le système intègre un chapeau démontable et un bouchon de purge pour faciliter les opérations de maintenance et de contrôle
Applications
• Réseaux d'adduction d'eau potable et d'eau brute en milieu collectif ou industriel
• Circuits de distribution d'eau froide ou tempérée dans les bâtiments tertiaires et industriels
• Lignes d'évacuation d'eau dans les installations de traitement et de transfert de fluides
Avantages
• Passage intégral limitant les pertes de charge et optimisant le rendement hydraulique de l'installation
• Revêtement EPDM sur le battant garantissant une excellente étanchéité et une bonne résistance au vieillissement
• Chapeau démontable avec bouchon de purge facilitant les interventions de maintenance et de nettoyage
Conception
• Corps et chapeau en fonte EN GJS 500-7 adaptés aux contraintes mécaniques des réseaux sous pression
• Battant en fonte EN GJS 500-7 entièrement revêtu EPDM pour une étanchéité durable
• Peinture époxy de protection externe pour une bonne résistance à la corrosion en ambiance humide
Caractéristiques techniques
• Pression de service eau fonte : 16 bar
• Température service eau fonte : -10 à +80 °C
• Pression de service acier EPDM : 16 bar jusqu'au DN200
• Pression de service acier EPDM au-delà DN200 : 10 bar
• Température service acier EPDM : -10 à +110 °C
• Température service acier NBR : -10 à +80 °C
• Pression de service inox FKM : 16 bar jusqu'au DN200
• Pression de service inox FKM au-delà DN200 : 10 bar
• Température service inox FKM : -10 à +180 °C
• Diamètre nominal fonte 357 : 50 à 300 mm
• Diamètre nominal acier 351-364 : 40 à 600 mm
• Diamètre nominal inox 365 : 40 à 600 mm
• Distance entre brides fonte 357 : 200 à 700 mm
• Distance entre brides acier 351-364 : 14 à 62 mm
• Distance entre brides inox 365 : 14 à 62 mm
