Présentation

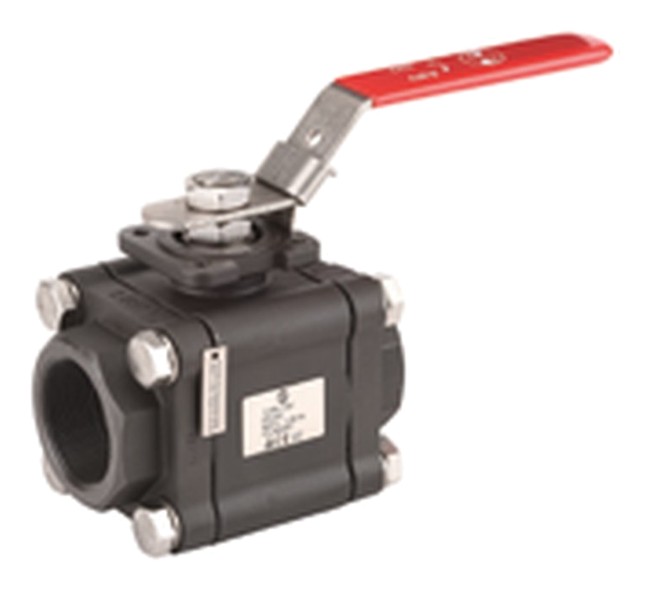

• La vanne à tournant sphérique Sferaco 7034 est conçue pour l'isolement et le contrôle des flux de liquides et de gaz en milieu industriel
• Équipée d'une sphère en acier inoxydable EN 1.4408 et de sièges en PTFE renforcé, elle assure une excellente étanchéité en service normal
• Ce modèle à trois pièces avec platine ISO permet un montage direct sur actionneur pour une automatisation aisée des installations
• Sa conception à brides PN 40 et sa classe de pression CLASS 800 garantissent une utilisation en haute pression jusqu'à 138 bars
• Le système de sécurité feu conforme aux normes ISO 10497 et API 607 assure le maintien de l'étanchéité en cas d'incendie
Applications
• Réseaux de process dans les industries chimiques et pharmaceutiques
• Installations d'hydrocarbures et de fluides dans les industries pétrochimiques
• Réseaux hydrauliques haute pression pour liquides du groupe 1
• Circuits d'air comprimé et de gaz industriels sous pression
• Lignes de vapeur saturée jusqu'à une pression de 18 bars
Avantages
• Passage intégral permettant de limiter les pertes de charge dans les canalisations
• Sécurité feu intégrée avec joints graphite et lèvres métalliques assurant une étanchéité secondaire en cas de feu
• Platine ISO 5211 pour montage direct d'actionneurs sans interfaces supplémentaires
• Compatibilité ATEX pour groupe II catégorie 2G et 2D adaptée aux zones 1, 21, 2 et 22
• Système antistatique double entre corps, axe et sphère pour sécuriser les applications sur fluides inflammables
Conception
• Sphère en acier inoxydable EN 1.4408 usinée pour un passage intégral
• Presse-étoupe en graphite avec rattrapage de serrage par rondelles élastiques
• Axe injectable en acier inoxydable ASTM A182 F316 dimensionné pour la classe 800
• Sièges en PTFE renforcé avec charges 50 % inox pour une meilleure résistance pression et température
• Joints de corps encapsulés en graphite assurant la sécurité feu et la tenue aux hautes températures
Caractéristiques techniques
• Diamètre nominal : 15 à 50 mm
• Pression de service PS : 40 bars
• Classe de pression : CLASS 800
• Plage de température modèle inox : -40 °C à +220 °C
• Plage de température modèle acier : -29 °C à +220 °C
• Pression vapeur max : 18 bars
• Longueur entre brides DN 15 : 130 mm
• Longueur entre brides DN 20 : 150 mm
• Longueur entre brides DN 25 : 160 mm
• Longueur entre brides DN 32 : 180 mm
• Longueur entre brides DN 40 : 200 mm
• Longueur entre brides DN 50 : 230 mm
• Pression d'essai d'étanchéité EN 12266-1 : 1,5 fois PS 40 bars
• Nombre de pièces de corps : 3 unités
• Pourcentage de charge inox dans les sièges PTFE : 50 %
