Présentation

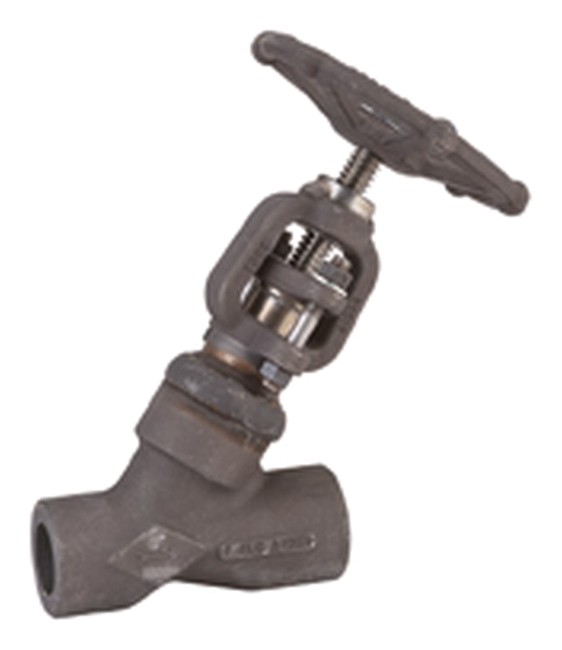

• Le robinet à soupape Sferaco FORGEE 405 SOUDER SW est conçu pour la coupure et la régulation de fluides industriels sous haute pression
• Il est équipé d'un corps en acier forgé A105N et d'un chapeau soudé assurant une excellente tenue mécanique
• Ce modèle offre un passage intégral limitant les pertes de charge dans les réseaux de tuyauterie
• Sa conception avec clapet et siège en inox 410 stellité garantit une haute résistance à l'usure et aux températures élevées
• Le système à tige montante permet un contrôle visuel aisé de la position d'ouverture ou de fermeture du robinet
Applications
• Circuits de vapeur industrielle fonctionnant jusqu'à 425°C
• Réseaux de fluides sous pression nécessitant une robinetterie de classe 1500
• Installations de process industriels exigeant des organes d'isolement en acier forgé
Avantages
• Résistance élevée grâce au corps et au chapeau en acier forgé A105N
• Haute durabilité des zones de contact avec clapet et siège en inox stellité 410
• Passage intégral limitant les pertes de charge dans la canalisation
Conception
• Corps en acier forgé A105N conçu pour la classe de pression 1500
• Chapeau soudé en acier A105N pour une meilleure étanchéité sous pression
• Clapet et siège en acier inoxydable 410 stellité pour une résistance accrue à l'érosion
Caractéristiques techniques
• Classe de pression : 1500
• Pression de service : 255 bar
• Plage de température de service : -29 à 425°C
• Diamètre nominal : 15 mm
• Diamètre nominal : 20 mm
• Diamètre nominal : 25 mm
• Diamètre nominal : 40 mm
• Diamètre nominal : 50 mm
• Écartement pour diamètre 15 : 110 mm
• Écartement pour diamètre 20 : 142 mm
• Écartement pour diamètre 25 : 142 mm
• Écartement pour diamètre 40 : 170 mm
• Écartement pour diamètre 50 : 180 mm
• Code version diamètre 15 : 405015
• Code version diamètre 20 : 405020
• Code version diamètre 25 : 405025
• Code version diamètre 40 : 405040
• Code version diamètre 50 : 405050
