Présentation

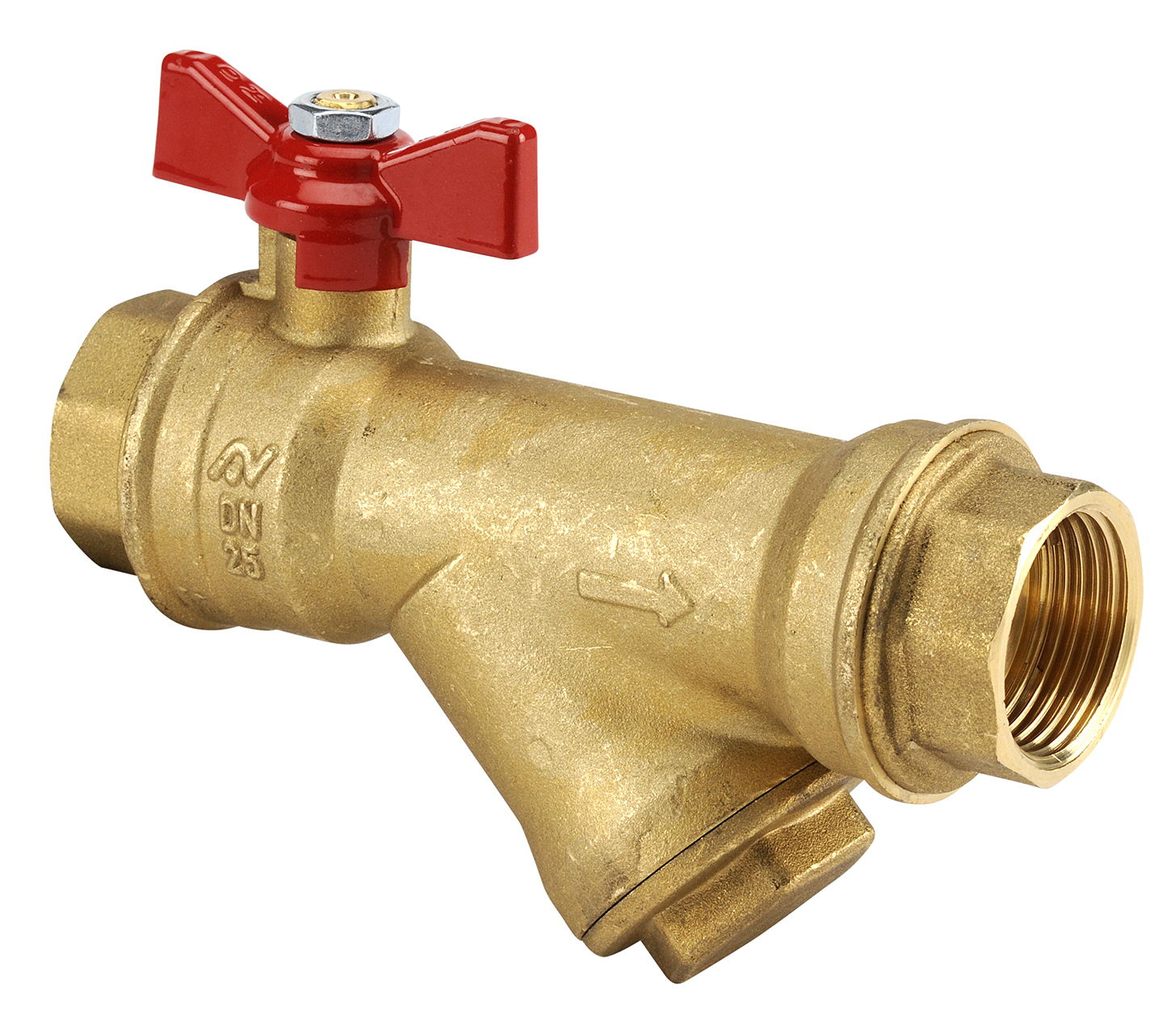

• Le filtre en Y à tamis laiton Sferaco 619 est conçu pour la protection des réseaux hydrauliques et des équipements de chauffage et de climatisation
• Il permet la filtration des impuretés présentes dans les fluides courants compatibles du groupe 2, notamment dans les installations de pompe à chaleur
• Équipé d'un corps en laiton et d'un tamis en acier inoxydable, il offre une bonne résistance mécanique et une tenue en pression adaptée aux réseaux domestiques et tertiaires
• Ce modèle est prévu pour un montage sur tuyauteries filetées avec raccordement femelle, en position horizontale ou verticale avec fluide descendant
• Sa conception conforme à la directive 2014/68/UE pour les produits exclus garantit une utilisation sécurisée dans de nombreuses applications d'eau et de fluides techniques
Applications
• Protection des réseaux d'adduction et de distribution d'eau dans les bâtiments résidentiels
• Filtration en amont des pompes à chaleur et générateurs pour limiter l'encrassement
• Séparation des particules solides dans les réseaux de chauffage et de climatisation
• Préfiltration avant robinets, vannes de régulation et appareils de mesure
• Installation sur réseaux d'eau industrielle avec fluides courants compatibles du groupe 2
Avantages
• Filtration efficace grâce à un tamis en acier inoxydable avec maille de 0,5 mm
• Large domaine d'utilisation avec pression de service jusqu'à 16 bars
• Bonne tenue thermique avec une température de service de -10 °C à +110 °C
• Montage flexible possible en position horizontale ou verticale avec fluide descendant
• Corps en laiton de qualité CW617N assurant une bonne résistance à la corrosion
Conception
• Corps en laiton titre CW617N avec filetage femelle pour raccordement sur tuyauterie
• Sphère de vanne en laiton CW617N intégrée pour les versions avec vanne à sphère
• Joint d'axe en élastomère EPDM pour l'étanchéité de la commande de vanne
• Tamis démontable en acier inoxydable ASTM A182 F304 pour faciliter le nettoyage
• Conception conforme à la directive 2014/68/UE article 1 paragraphe 2b pour les produits exclus
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service mini : -10 °C
• Température de service maxi : 110 °C
• Groupe de fluide compatible : groupe 2
• Maille du tamis : 0,5 mm
• Diamètre nominal minimal : 15 mm
• Diamètre nominal maximal : 32 mm
• Hauteur version 1/2 pouce : 98 mm
• Hauteur version 3/4 pouce : 120 mm
• Hauteur version 1 pouce : 148 mm
• Hauteur version 1 pouce 1/4 : 148 mm
• Code article version 1/2 pouce : 619004
• Code article version 3/4 pouce : 619005
• Code article version 1 pouce : 619006
• Code article version 1 pouce 1/4 : 619007
