Présentation

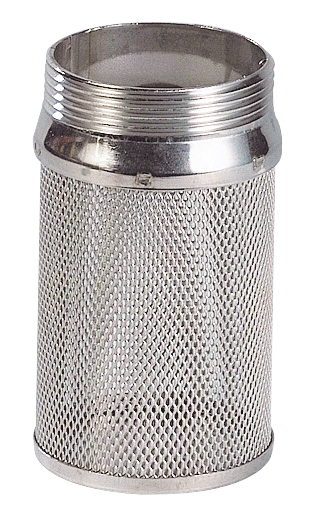

• La crépine inox à tamis Sferaco 391 est conçue pour la protection des installations hydrauliques en retenant les particules solides dans les fluides
• Elle est adaptée au filtrage de fluides courants compatibles du groupe 2 dans de nombreux réseaux sous pression
• Sa construction tout inox ASTM A182 F316 garantit une excellente résistance à la corrosion et une grande durabilité
• Le raccordement mâle permet une installation simple et rapide sur les lignes existantes
• Le tamis avec maille calibrée assure une filtration régulière et limite les risques d'encrassement des équipements en aval
Applications
• Protection des pompes et des vannes dans les réseaux hydrauliques industriels
• Filtration de sécurité sur réseaux de distribution de fluides du groupe 2
• Préfiltration sur circuits d'adduction et de process pour limiter l'usure des équipements
Avantages
• Résistance élevée à la corrosion grâce à l'inox ASTM A182 F316
• Large plage de température de service de -20 °C à +200 °C pour de nombreuses applications
• Raccordement mâle permettant un montage et un démontage facilités sur les tuyauteries
• Tamis à maille fine limitant efficacement le passage des particules solides
• Conception compacte optimisant l'encombrement dans les réseaux existants
Conception
• Corps et tamis réalisés en inox ASTM A182 F316
• Raccordement par filetage mâle pour montage en ligne
• Maille de tamis de 11/10° à 16/10° selon le diamètre nominal
• Hauteur totale optimisée entre 55 mm et 144 mm suivant les dimensions
• Conformité à la directive 2014/68/UE, produits exclus article 1, paragraphe 2b
Caractéristiques techniques
• Type de fluide : fluides du groupe 2 compatibles
• Plage de température de service : -20 à 200 °C
• Pression de service maximale indicative : 16 bars
• Maille de tamis pour diamètres 3/8 à 2 pouces : 11/10 °
• Maille de tamis pour diamètres 2 pouces 1/2 à 4 pouces : 16/10 °
• Hauteur pour diamètre 3/8 pouce : 55 mm
• Hauteur pour diamètre 1 pouce : 71 mm
• Hauteur pour diamètre 2 pouces : 101 mm
• Hauteur pour diamètre 3 pouces : 125 mm
• Hauteur pour diamètre 4 pouces : 144 mm
• Diamètres nominaux disponibles : de 3/8 à 4 pouces
• Matière du corps et du tamis : inox ASTM A182 F316
• Raccordement : filetage mâle 3/8 à 4 pouces
• Norme de référence : directive 2014/68/UE article 1 paragraphe 2b
• Indice de maille fine équivalente : de 1,1 à 1,6 mm
