Présentation

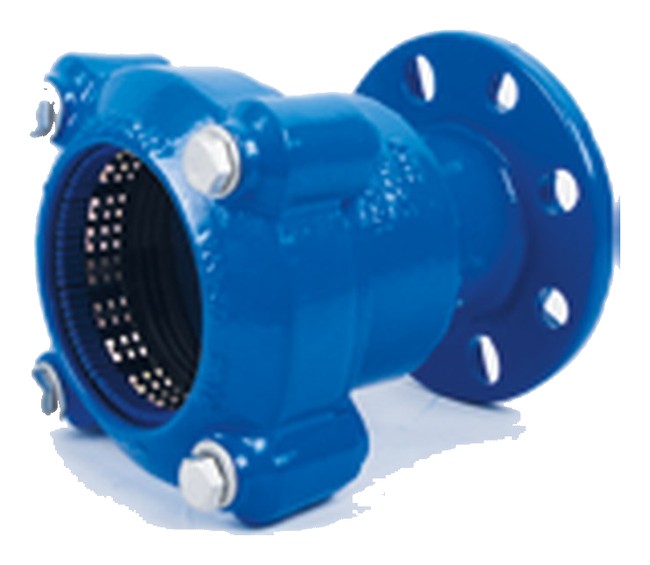

• L'adaptateur de brides larges plages autobuté Sferaco 2509 Adaptateur de brides larges plages autobuté est conçu pour la réparation et le raccordement de canalisations multi-matériaux sous pression
• Il permet de s'adapter à de larges tolérances de diamètres extérieurs grâce à une plage de serrage importante
• Équipé d'un joint en élastomère EPDM, il assure une excellente étanchéité sur des réseaux d'eau froide ou d'eau potable
• Sa bague de verrouillage en acier garantit une tenue mécanique fiable jusqu'à une pression nominale de 16 bar selon les diamètres
• Ce système est particulièrement adapté aux interventions de maintenance et de rénovation sur des réseaux enterrés ou apparents
Applications
• Réparation rapide de canalisations d'eau multi-matériaux sans remplacement complet de la conduite
• Raccordement de tronçons de tuyaux de diamètres différents sur réseaux d'adduction d'eau
• Interventions de maintenance sur canalisations enterrées en milieu urbain ou industriel
• Réalisation de jonctions sécurisées sur réseaux d'eau potable ou d'eau industrielle
• Adaptation de brides sur installations hydrauliques existantes lors de modifications de réseau
Avantages
• Large plage de serrage permettant de couvrir plusieurs diamètres extérieurs avec un même adaptateur
• Joint en élastomère EPDM offrant une étanchéité durable en service sous pression
• Bague de verrouillage en acier assurant une excellente résistance mécanique et une sécurité accrue
• Montage simple et rapide limitant le temps d'immobilisation des installations
• Compatibilité avec de nombreux matériaux de tuyauterie, facilitant les réparations sur réseaux hétérogènes
Conception
• Corps d'adaptateur à brides conçu pour des tubes multi-matériaux en service sous pression
• Joint d'étanchéité en élastomère EPDM positionné pour assurer un contact optimal sur le tube
• Bague de verrouillage en acier dimensionnée pour reprendre les efforts de traction et de pression
• Plages de diamètres extérieurs mini et maxi étudiées pour absorber les tolérances de fabrication des tubes
• Longueurs d'adaptateurs calibrées entre 170 mm et 275 mm selon les diamètres nominaux pour une mise en place aisée
Caractéristiques techniques
• Diamètre nominal minimal : 50 mm
• Diamètre nominal maximal : 300 mm
• Diamètre extérieur mini plage 50 : 46 mm
• Diamètre extérieur maxi plage 50 : 70 mm
• Diamètre extérieur mini plage 300 : 315 mm
• Diamètre extérieur maxi plage 300 : 350 mm
• Pression nominale diamètres 50 à 150 : 16 bar
• Pression nominale diamètres 200 à 300 : 10 bar
• Longueur adaptateur diamètre 50 : 170 mm
• Longueur adaptateur diamètre 60-65 : 195 mm
• Longueur adaptateur diamètre 80 : 215 mm
• Longueur adaptateur diamètre 100 : 225 mm
• Longueur adaptateur diamètre 125 : 225 mm
• Longueur adaptateur diamètre 150 : 225 mm
• Longueur adaptateur diamètre 300 : 275 mm
