Présentation

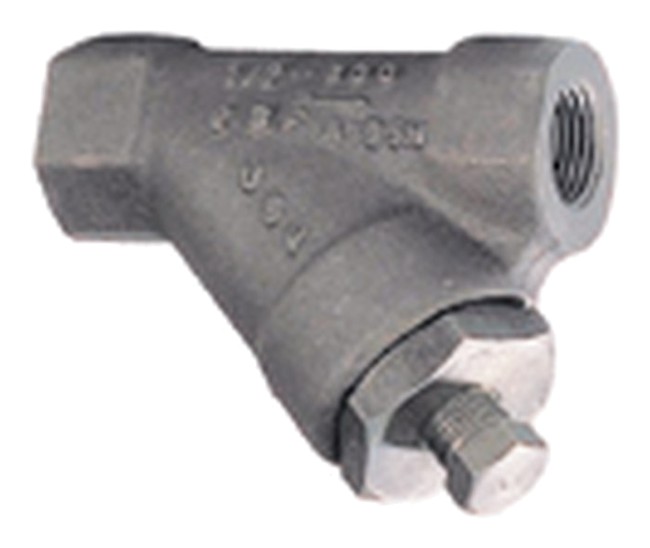

• Le filtre en Y Sferaco 239 est conçu pour la protection des installations de vapeur, d'eau et de fluides industriels sous haute pression
• Il permet la rétention des particules solides grâce à un tamis interne en acier inoxydable démontable
• Ce modèle femelle-femelle est adapté aux réseaux filetés nécessitant une grande résistance mécanique
• Sa conception en acier inox forgé assure une tenue optimale aux températures élevées et aux environnements corrosifs
• Le système intègre un bouchon de purge pour faciliter les opérations d'entretien et de nettoyage
Applications
• Protection des équipements dans les industries pétrolières et gazières haute pression
• Filtration de sécurité sur réseaux de vapeur industrielle jusqu'à 538 °C
• Rétention des impuretés solides sur lignes de procédés chimiques ou thermiques
Avantages
• Résistance élevée avec pression de service jusqu'à 132 bars en classe 800
• Utilisation possible en montage horizontal ou vertical avec fluide descendant
• Tamis en acier inoxydable démontable permettant un nettoyage et une maintenance rapides
Conception
• Corps et chapeau en acier inox forgé ASTM A182 F316
• Joint en acier inox ASTM A182 F316 associé à un remplissage graphite
• Bouchon de purge démontable avec filetage 1/4 pouces en classe 800
Caractéristiques techniques
• Pression de service : 132 bars
• Classe de pression : 800 classe
• Plage de température de service : -49 °C à 538 °C
• Maille de filtration du tamis : 0,8 mm
• Diamètre nominal disponible : 1/4 pouces à 1 pouces
• Écartement pour diamètre 1/4 pouces : 90 mm
• Écartement pour diamètre 3/4 pouces : 110 mm
• Écartement pour diamètre 1 pouces : 130 mm
• Catégorie de risque directive 2014/68/UE : 2 catégorie
• Numéro de marquage CE : 1115
• Utilisation ATEX : groupe 2 G et 2 D
• Zones ATEX compatibles : zones 1, 2, 21 et 22
• Nombre de références de codes produit : 5 unités
