Présentation

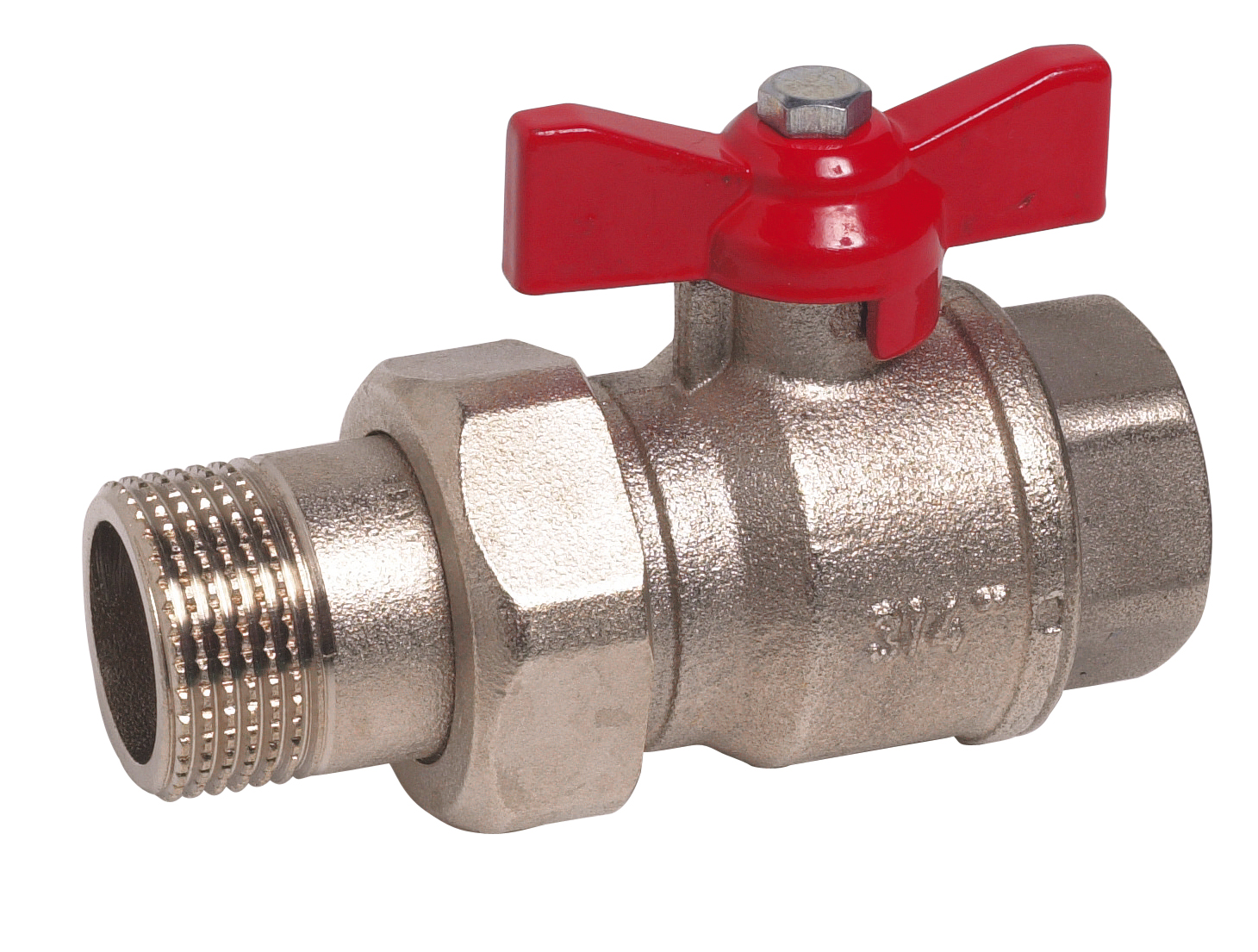

• La vanne à sphère Sferaco SPHERE MINI 524 est conçue pour l'isolement et le contrôle de fluides courants compatibles du Groupe 2 dans les installations hydrauliques
• Équipée d'une sphère en laiton chromé et d'un corps en laiton nickelé, elle assure une excellente tenue à la pression et une bonne résistance à la corrosion
• Ce modèle offre un passage intégral pour limiter les pertes de charge et optimiser le débit dans les réseaux
• Sa manette papillon en aluminium rouge permet une manoeuvre rapide et précise même en espace réduit
• Le système avec raccords démontables intégrés facilite les opérations de montage et de maintenance sur les tuyauteries existantes
Applications
• Distribution de fluides courants compatibles dans les réseaux de bâtiments tertiaires et industriels
• Équipement des circuits hydrauliques nécessitant un passage intégral et une faible perte de charge
• Montage sur installations de chauffage ou de process fonctionnant entre -10 °C et +80 °C
• Réalisation de points d'isolement sur tuyauteries avec raccordement mâle-femelle sphéro-conique
• Utilisation dans des installations soumises à une pression de service jusqu'à 25 bars
Avantages
• Passage intégral garantissant un débit optimisé et une réduction des pertes de charge
• Corps en laiton nickelé et sphère en laiton chromé pour une durabilité renforcée et une bonne résistance à la corrosion
• Raccords démontables intégrés simplifiant le démontage et la maintenance sans modification de la tuyauterie
• Manette papillon en aluminium rouge offrant une manoeuvre aisée et une excellente visibilité sur la position de la vanne
• Axe inéjectable et joints de sphère en PTFE assurant une étanchéité fiable et une sécurité accrue en exploitation
Conception
• Corps en laiton nickelé conçu pour une pression de service jusqu'à 25 bars
• Sphère en laiton chromé montée sur joints de sphère en PTFE pour une étanchéité optimale
• Joint torique en NBR positionné à l'axe pour limiter les fuites vers l'extérieur
• Axe inéjectable garantissant la sécurité de la tige même en cas de surpression
• Manette papillon en aluminium rouge adaptée aux manoeuvres en espaces réduits avec indication visuelle claire
Caractéristiques techniques
• Pression de service max : 25 bars
• Plage de température de service : -10 °C à +80 °C
• Passage nominal modèle 1/2" : 14,5 mm
• Passage nominal modèle 3/4" : 19 mm
• Passage nominal modèle 1" : 24 mm
• Passage nominal modèle 1" 1/4 : 30 mm
• Écartement modèle 1/2" : 74,5 mm
• Écartement modèle 3/4" : 82,5 mm
• Écartement modèle 1" : 94 mm
• Écartement modèle 1" 1/4 : 114 mm
• Conditionnement modèle 1/2" : 10 unités
• Conditionnement modèle 3/4" : 10 unités
• Conditionnement modèle 1" : 10 unités
• Conditionnement modèle 1" 1/4 : 6 unités
• Gamme de diamètre nominal : de 1/2" à 1" 1/4
