Présentation

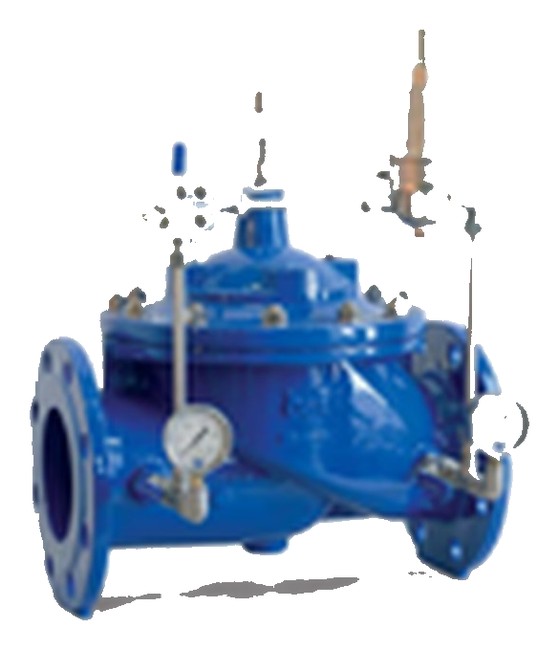

• vanne de régulation Sferaco 499 est conçue pour réduire et stabiliser la pression aval tout en maintenant la pression amont à une valeur minimale prédéfinie
• Équipée d'une commande entièrement hydraulique, elle adapte en continu la pression aux variations de débit et de conditions de réseau
• Ce modèle intègre des indicateurs visuels de position pour un contrôle aisé de l'ouverture et de la fermeture
• Sa conception en fonte ductile avec revêtement époxy et composants internes en acier inoxydable garantit une grande durabilité en service
• Le système limite les pertes de charge, les bruits et les dommages liés à la cavitation dans les réseaux hydrauliques
Applications
• Régulation de pression dans les réseaux d'eau potable municipaux
• Maintien de la pression amont dans les réseaux industriels soumis à de fortes variations de débit
• Protection des équipements en aval contre les surpressions dans les installations de pompage
• Stabilisation de la pression dans les réseaux d'irrigation sous pression
• Régulation automatique de pression dans les boucles de distribution d'eau de process
Avantages
• Régulation simultanée de la réduction de pression aval et du maintien de pression amont avec deux fonctions indépendantes
• Fonctionnement 100% hydraulique ne nécessitant aucune alimentation électrique
• Grande précision de réglage grâce aux valeurs de pression aval et amont entièrement ajustables
• Construction robuste en fonte ductile avec revêtement époxy pour une résistance élevée à la corrosion
• Composants internes en acier inoxydable limitant l'usure et prolongeant la durée de vie de la vanne
Conception
• Corps en fonte ductile EN GJS-450-10 avec revêtement époxy intérieur et extérieur
• Brides R.F. suivant la norme EN 1092-2 pour les pressions nominales PN10 et PN16
• Écartement suivant la norme EN 558 série 1 correspondant à la référence DIN 3202-1 F1
• Vanne d'isolation intégrée en acier inoxydable AISI 316 sur le circuit de commande hydraulique
• Conception hydrodynamique limitant la perte de charge, le bruit et les effets de cavitation
Caractéristiques techniques
• Pression de service maximale PS : 25 bars
• Plage de température de service TS : 0°C à 70°C
• Pression nominale PN : 10 à 16 bars
• Diamètre nominal DN passage intégral : 50 à 400 mm
• Diamètre nominal DN passage réduit : 80 à 600 mm
• Écartement corps DN 50 : 230 mm
• Écartement corps DN 100 : 350 mm
• Écartement corps DN 200 : 600 mm
• Écartement corps DN 300 : 850 mm
• Écartement corps DN 400 : 1100 mm
• Écartement corps DN 500 passage réduit : 1250 mm
• Écartement corps DN 600 passage réduit : 1450 mm
• Matériau du corps : fonte ductile EN GJS-450-10
• Matériau vanne d'isolation : inox AISI 316
• Conformité conception : norme EN 1074
