Présentation

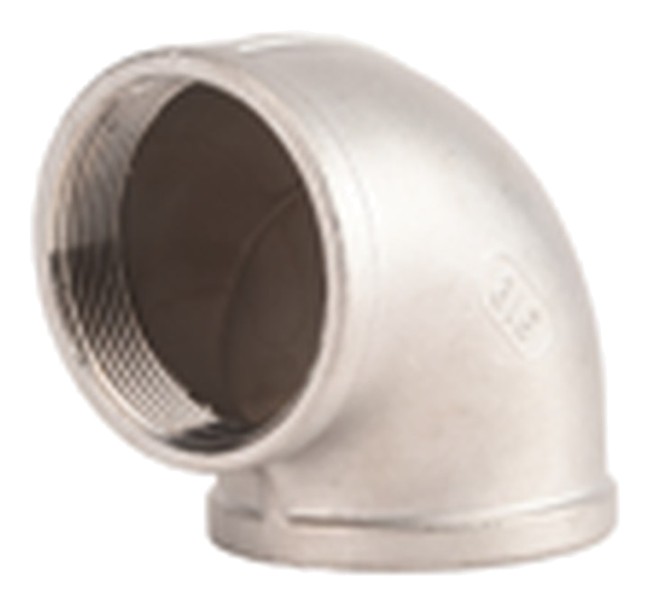

• Le Coude 90° mâle - femelle Sferaco 2072 est conçu pour l'assemblage de canalisations avec changement de direction à angle droit
• Il permet le raccordement de tuyauteries par filetage mâle et femelle selon les normes ISO 7/1R et ISO 7/1Rp
• Ce modèle en inox ASTM A351 CF8M est adapté au passage de fluides courants compatibles du Groupe 2
• Sa conception de classe 150 autorise une pression de service jusqu'à 20 bars
• Le système supporte une plage de température de service de -25 °C à +180 °C pour des installations industrielles ou tertiaires
Applications
• Réseaux de distribution de fluides courants compatibles du Groupe 2 en milieu industriel
• Installations de chauffage, climatisation et circuits d'eau chaude ou froide
• Lignes de process nécessitant un raccordement fileté inox avec coude à 90°
Avantages
• Résistance élevée à la corrosion grâce à la construction en inox ASTM A351 CF8M
• Compatibilité avec de nombreux fluides grâce à une plage de température de -25 °C à +180 °C
• Adaptation aisée sur des réseaux filetés existants grâce au raccordement mâle - femelle conforme aux normes ISO 7/1
Conception
• Corps en inox ASTM A351 CF8M moulé par procédé de cire perdue
• Classe de pression 150 permettant un service jusqu'à 20 bars
• Filetage conique ISO 7/1R côté mâle et filetage cylindrique ISO 7/1Rp côté femelle
Caractéristiques techniques
• Matière du corps : inox ASTM A351 CF8M
• Classe de pression : 150
• Pression de service : 20 bars
• Température de service min : -25 °C
• Température de service max : 180 °C
• Norme filetage mâle : ISO 7/1R
• Norme filetage femelle : ISO 7/1Rp
• Plage de diamètre nominal : 1/8" à 3"
• Longueur version 1/8" : 26 mm
• Longueur version 1/4" : 28 mm
• Longueur version 3/8" : 30 mm
• Longueur version 1/2" : 34 mm
• Longueur version 3/4" : 38,5 mm
• Longueur version 3" : 92,5 mm
