Présentation

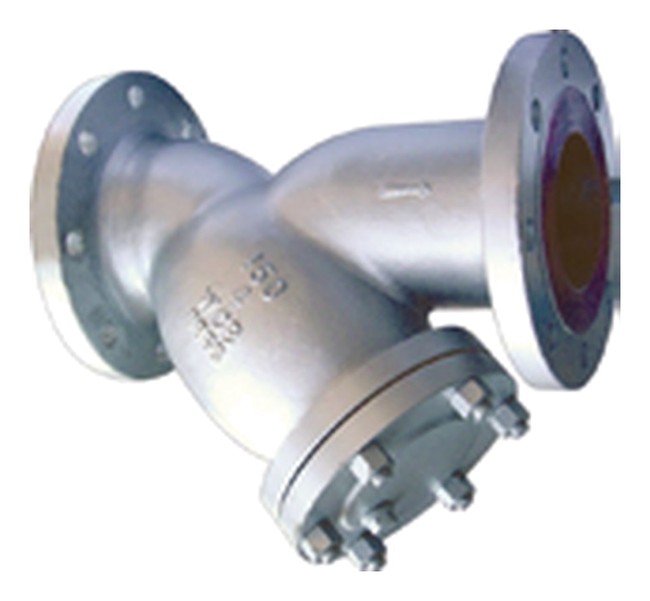

• Le filtre à tamis Sferaco FORGEE 244 à brides est conçu pour la protection des réseaux de fluides industriels sous haute pression
• Il permet la filtration des impuretés sur les circuits d'eau, de gasoil, de vapeur et de fluides pétrochimiques
• Ce modèle à brides selon la norme ASME B16.05 s'intègre facilement sur les réseaux neufs ou existants
• Sa conception en acier moulé A216 WCB avec tamis en inox 304 assure une excellente tenue mécanique et une grande durabilité
• Le système est certifié selon la directive 2014/68/UE catégorie de risque III et testé suivant la norme API 598
Applications
• Réseaux d'eau chaude ou froide en industrie et tertiaire
• Installations de gasoil et de combustibles liquides en chaufferie
• Lignes de vapeur pour procédés industriels et chauffage
• Circuits de pétrochimie et d'industries pétrolières
• Réseaux de gaz compatibles avec les matériaux du filtre
Avantages
• Compatibilité avec des pressions de service jusqu'à 50 bars pour les versions class 300
• Large plage de température de service de -29°C à +425°C pour les applications sévères
• Construction robuste en acier moulé A216 WCB offrant une résistance élevée à la pression
• Tamis en inox 304 assurant une bonne résistance à la corrosion et une filtration fiable
• Certificat matière 3.1 disponible et conformité NACE MR01-75 pour les usages pétrochimiques
Conception
• Corps en acier ASTM A216 WCB conçu pour des applications industrielles haute pression
• Chapeau boulonné en acier ASTM A216 WCB avec bouchon de purge en acier pour la maintenance
• Tamis en inox 304 avec maille de 1 mm ou 1,5 mm selon le diamètre nominal
• Joint de chapeau en graphite associé à de l'inox 304 pour une étanchéité renforcée
• Raccordement à brides suivant la norme ASME B16.05 et écartement conforme à la norme ASME B16.10
Caractéristiques techniques
• Pression de service class 243 : 20 bars
• Pression de service class 244 : 50 bars
• Plage de température de service : -29°C à +425°C
• Diamètre nominal minimum class 243 : 50 mm
• Diamètre nominal maximum class 243 : 400 mm
• Diamètre nominal minimum class 244 : 50 mm
• Diamètre nominal maximum class 244 : 400 mm
• Écartement class 243 DN 50 : 203 mm
• Écartement class 243 DN 400 : 914 mm
• Écartement class 244 DN 50 : 267 mm
• Écartement class 244 DN 400 : 864 mm
• Maille tamis petite dimension : 1 mm
• Maille tamis dimensions supérieures : 1,5 mm
• Catégorie de risque directive 2014/68/UE : 3
• Numéro d'organisme notifié CE : 36
