Présentation

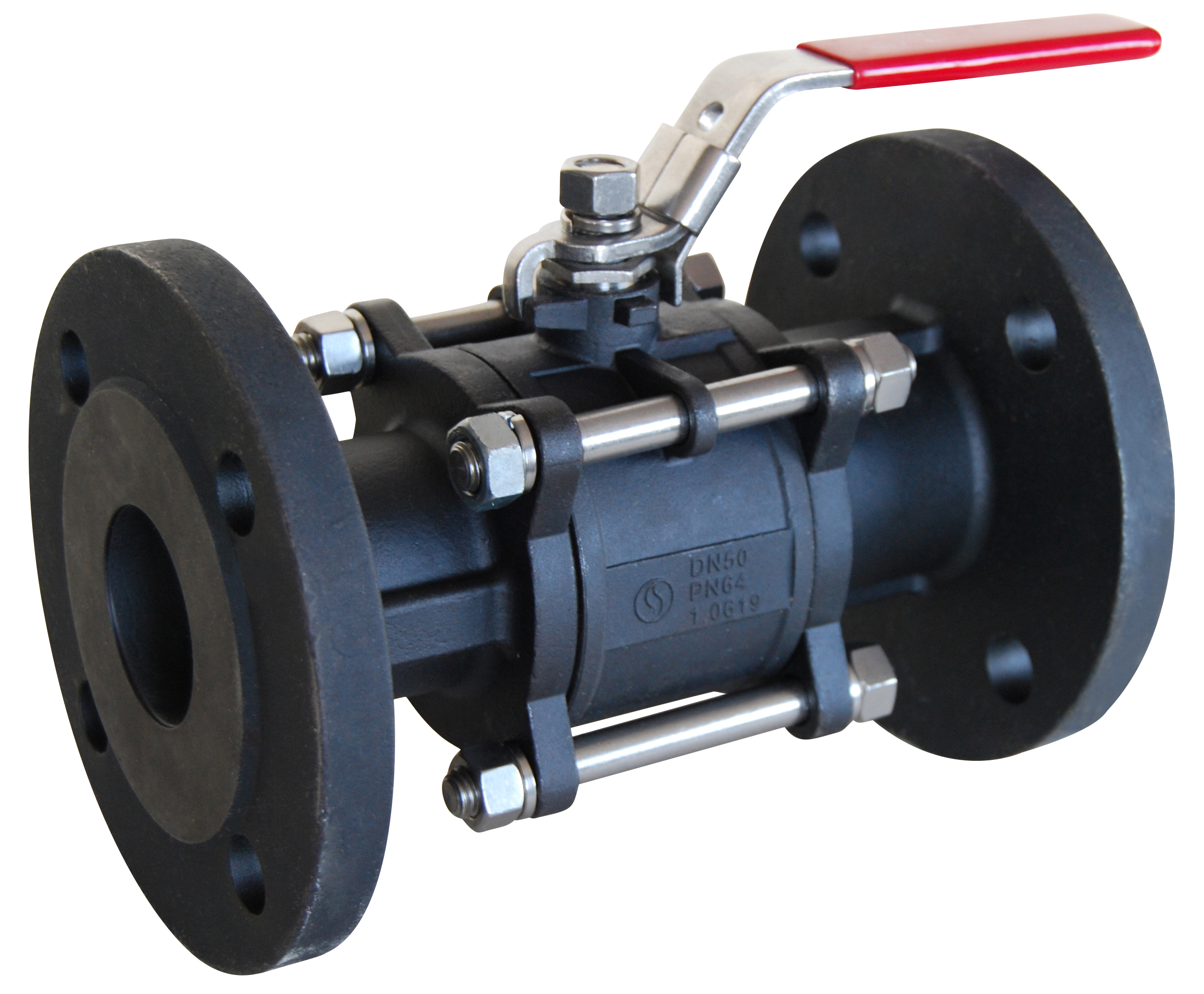

• vanne à sphère Sferaco 730IIT est conçue pour l'isolement et la coupure de circuits industriels sous pression
• Elle est équipée d'un corps en acier inoxydable ASTM A351 CF8M et d'une sphère en acier inoxydable pour une excellente résistance à la corrosion
• Ce modèle monobloc à passage réduit est raccordé par brides class 300 pour une utilisation sur réseaux jusqu'à 50 bar
• Sa conception intègre un double système antistatique et un système d'étanchéité d'axe par presse étoupe graphite avec joint brique FKM
• Le système est motorisable grâce à une platine ISO 5211 et dispose d'un trou d'équilibrage des pressions dans la sphère pour sécuriser le fonctionnement
Applications
• Isolation de lignes de process industriels sur fluides liquides ou gazeux
• Réseaux de distribution d'eau industrielle ou d'eau de procédé sous pression
• Installations chimiques et pétrochimiques nécessitant des vannes certifiées ATEX
• Circuits haute pression nécessitant des vannes à brides class 300 jusqu'à 50 bar
• Installations où une résistance élevée à la corrosion de l'inox est requise
Avantages
• Sécurité renforcée grâce au double système antistatique intégré
• Adaptation aisée à l'automatisation par motorisation via platine ISO 5211
• Étanchéité fiable de l'axe assurée par presse étoupe graphite et joint FKM
• Conformité aux normes ATEX, ISO 10497, API 607, BS 6755 et API 6FA pour la sécurité feu et les émissions fugitives
• Large plage de température de service permettant un fonctionnement de -50 °C à +230 °C
Conception
• Corps monobloc en acier inoxydable ASTM A351 CF8M dimensionné pour une pression de service jusqu'à 50 bar
• Sphère en acier inoxydable ASTM A351 CF8M montée avec sièges en PTFE pour une bonne étanchéité
• Raccordement par brides class 300 correspondant à une pression nominale PN50
• Passage réduit optimisé pour les diamètres nominaux de 15 mm à 200 mm
• Commande manuelle par poignée jusqu'au diamètre nominal 150 mm, axe nu au-delà pour motorisation
Caractéristiques techniques
• Diamètre nominal min : 15 mm
• Diamètre nominal max : 200 mm
• Pression de service : 50 bar
• Plage de température de service : -50 °C à +230 °C
• Classe de brides : 300
• Passage pour DN15 : 9,5 mm
• Passage pour DN20 : 15 mm
• Passage pour DN25 : 20 mm
• Passage pour DN40 : 32 mm
• Passage pour DN50 : 40 mm
• Passage pour DN80 : 58 mm
• Passage pour DN100 : 80 mm
• Passage pour DN150 : 111 mm
• Passage pour DN200 : 144 mm
• Norme d'essais d'étanchéité : EN 12266-1 Taux A
