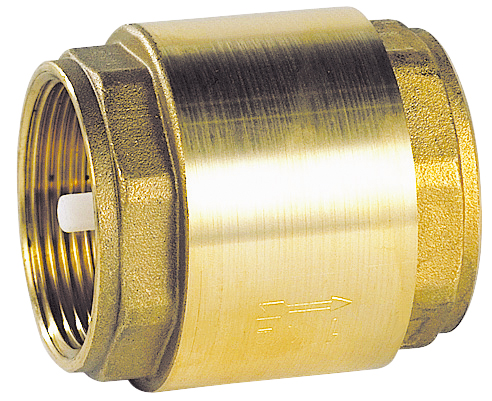

Clapet de non-retour femelle-femelle en laiton
Sferaco 303

Présentation
• Le clapet de non-retour Sferaco 303 est conçu pour sécuriser les installations de chauffage et d'eau potable en empêchant les retours de fluide
• Équipé d'un corps en laiton titré CW617N 4MS brossé, il offre une excellente résistance mécanique et une longue durée de vie
• Son obturateur en nylon associé à un joint en NBR garantit une étanchéité fiable dans toutes les positions de montage
• Ce modèle femelle-femelle se raccorde facilement sur les réseaux existants grâce à ses différents diamètres nominaux disponibles
• Le système à double guidage assure un fonctionnement régulier du clapet jusqu'à une température de service de 110 °C

Applications
• Protection des réseaux de chauffage contre les retours d'eau indésirables
• Sécurisation des installations d'eau potable dans les bâtiments résidentiels et tertiaires
• Montage sur des circuits hydrauliques nécessitant un clapet de retenue compact en laiton

Avantages
• Fonctionnement dans toutes les positions de montage pour une grande flexibilité d'installation
• Matériaux de qualité avec corps en laiton titré CW617N 4MS et obturateur en nylon pour une bonne résistance à la corrosion
• Plage de température de service étendue de -10 °C à +110 °C adaptée aux applications de chauffage

Conception
• Corps en laiton titré CW617N 4MS brossé avec raccordement femelle-femelle
• Obturateur en nylon guidé par un système double guidage pour une fermeture stable
• Joint en NBR assurant l'étanchéité du siège dans les conditions de service spécifiées

Caractéristiques techniques
• Pression de service jusqu'au DN 1 pouce : 16 bars
• Pression de service du DN 1 1/4 pouce au DN 2 pouces : 10 bars
• Pression de service au-delà du DN 2 pouces : 8 bars
• Température de service modèle 303 : -10 °C à +110 °C
• Diamètre nominal minimum : 3/8 pouce
• Diamètre nominal maximum : 4 pouces
• Écartement pour DN 3/8 pouce : 45 mm
• Écartement pour DN 1/2 pouce : 48 mm
• Écartement pour DN 3/4 pouce : 53 mm
• Écartement pour DN 1 pouce : 59 mm
• Écartement pour DN 1 1/4 pouce : 66 mm
• Écartement pour DN 1 1/2 pouce : 71 mm
• Écartement pour DN 2 pouces : 80 mm
• Écartement pour DN 3 pouces : 104 mm
• Écartement pour DN 4 pouces : 119 mm
