Présentation

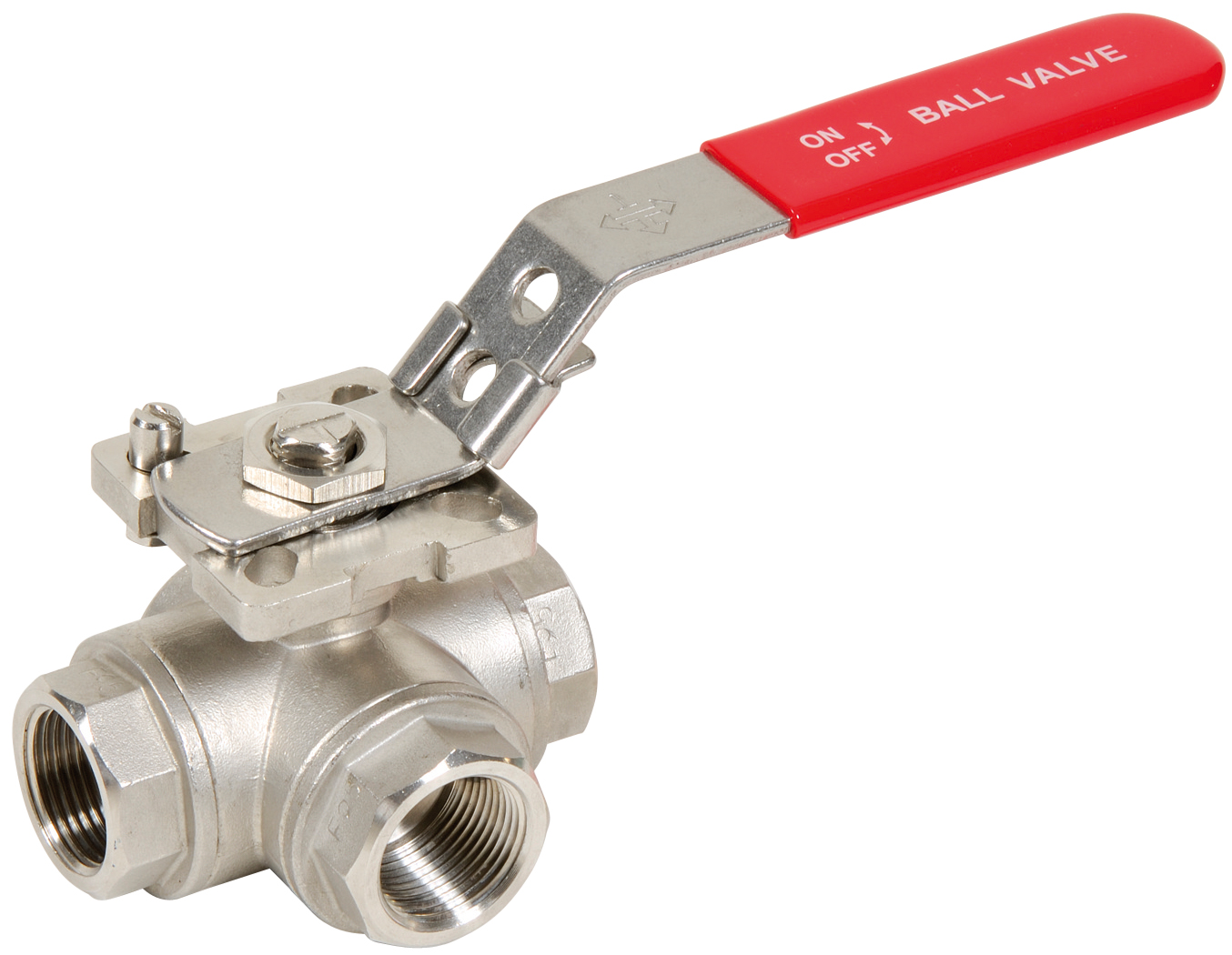

• La vanne à boisseau sphérique Sferaco 780 Lumière en L est conçue pour la commutation et la distribution de fluides sous haute pression
• Elle est adaptée aux liquides et gaz du groupe 1 ainsi qu'aux applications hydrauliques et de process exigeantes
• Ce modèle 3 voies en acier inoxydable offre une étanchéité sur les trois voies grâce à quatre sièges de fermeture
• Sa conception à passage réduit avec sphère injectable en inox garantit une excellente tenue en pression et une longue durée de vie
• La vanne est équipée d'une poignée cadenassable rouge et d'une platine ISO 5211 pour l'automatisation par actionneur
Applications
• Distribution et commutation de circuits hydrauliques haute pression jusqu'à 40 bars
• Commandes de lignes de produits chimiques et d'industries pétrochimiques
• Réseaux d'eau, de chauffage et de distribution d'air comprimé en milieu industriel
• Installation sur skids de process nécessitant une vanne 3 voies étanche sur les trois voies
• Manoeuvre de dérivations et de by-pass sur réseaux inox en milieux sévères
Avantages
• Étanchéité assurée sur les trois voies grâce aux quatre sièges en PTFE chargé verre à 15 %
• Résistance élevée à la corrosion grâce au corps en acier inoxydable EN 1.4408 et à la sphère en inox ASTM A182 F316
• Adaptation aisée à l'automatisation par actionneur grâce à la platine ISO 5211 intégrée
• Sécurisation de la manoeuvre sur site avec la poignée cadenassable rouge en inox 304
• Conformité aux directives de pression et ATEX pour une utilisation en zones 1, 2, 21 et 22
Conception
• Corps en acier inoxydable moulé EN 1.4408 avec passage réduit
• Sphère et axe injectables en acier inoxydable ASTM A182 F316
• Sièges en PTFE chargé verre à 15 % pour une meilleure tenue mécanique
• Presse-étoupe en PTFE avec joint torique en FKM assurant l'étanchéité d'axe
• Platine de raccordement actionneur conforme à la norme ISO 5211
Caractéristiques techniques
• Pression de service PS : 40 bars
• Plage de température de service TS : -25 °C à +180 °C
• Diamètre nominal disponible : 1/4 à 2 pouces
• Passage 1/4 pouce : 9,5 mm
• Passage 3/8 pouce : 11 mm
• Passage 1/2 pouce : 12 mm
• Passage 3/4 pouce : 15 mm
• Passage 1 pouce : 20 mm
• Passage 1 pouce 1/4 : 25 mm
• Passage 1 pouce 1/2 : 32 mm
• Passage 2 pouces : 40 mm
• Écartement 1/4 et 3/8 pouce : 75 mm
• Écartement 1/2 pouce : 75 mm
• Écartement 3/4 pouce : 85 mm
• Écartement 2 pouces : 158 mm
