Présentation

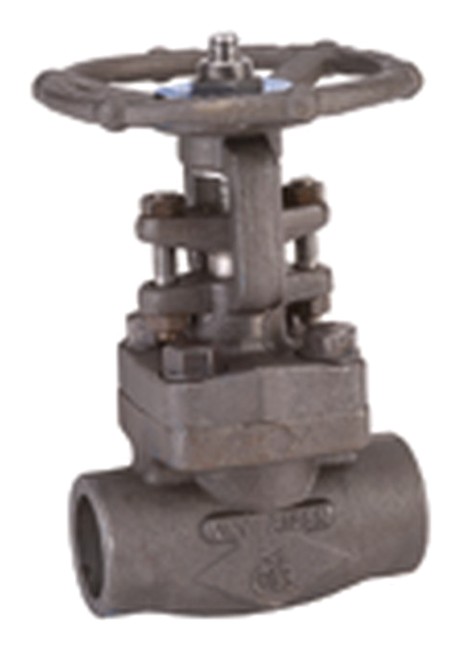

• Le robinet vanne Sferaco FORGEE 118 femelle femelle est conçu pour l'isolement et le contrôle des fluides sur des réseaux industriels haute pression
• Il est équipé d'un corps en acier forgé A350 LF2 et d'un chapeau boulonné assurant une excellente résistance mécanique
• Ce modèle utilise un opercule en acier inoxydable A182 F316 avec siège stellité pour garantir une étanchéité durable
• Sa conception à passage intégral limite les pertes de charge et optimise le débit du fluide
• Le système de tige montante en inox permet un contrôle visuel de la position d'ouverture et facilite la manoeuvre
Applications
• Réseaux de transport de fluides industriels sous haute pression
• Installations de chauffage et de procédés fonctionnant jusqu'à 425 °C
• Lignes d'isolement sur circuits en acier forgé en environnements exigeants
Avantages
• Étanchéité renforcée grâce au siège en inox 316 stellité et au joint de chapeau en inox 316 et graphite spiralé
• Adaptation aux conditions sévères avec une plage de température de service allant de -46 °C à +425 °C
• Connexion femelle femelle permettant un montage aisé sur des canalisations filetées existantes
Conception
• Corps et chapeau boulonné en acier forgé A350 LF2 pour une tenue mécanique élevée
• Opercule en acier inoxydable A182 F316 compatible avec de nombreux fluides industriels
• Tige montante en inox 316 pour une bonne résistance à la corrosion et un repérage visuel de la position
• Joint de chapeau en inox 316 et graphite spiralé pour assurer l'étanchéité statique sous pression
• Passage intégral pour réduire les pertes de charge et optimiser le débit
Caractéristiques techniques
• Pression de service : 136 bar
• Plage de température de service : -46 à +425 °C
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 50 mm
• Écartement version 1/2 pouce : 90 mm
• Écartement version 3/4 pouce : 110 mm
• Écartement version 1 pouce : 127 mm
• Écartement version 1 pouce 1/2 : 127 mm
• Écartement version 2 pouces : 150 mm
• Classe de pression : Class 400
• Type de connexion : filetage femelle femelle 2 pièces
• Matériau du corps : acier forgé A350 LF2
• Matériau de la tige : inox 316
• Matériau de l'opercule : acier inoxydable A182 F316
• Joint de chapeau : inox 316 et graphite spiralé
