Présentation

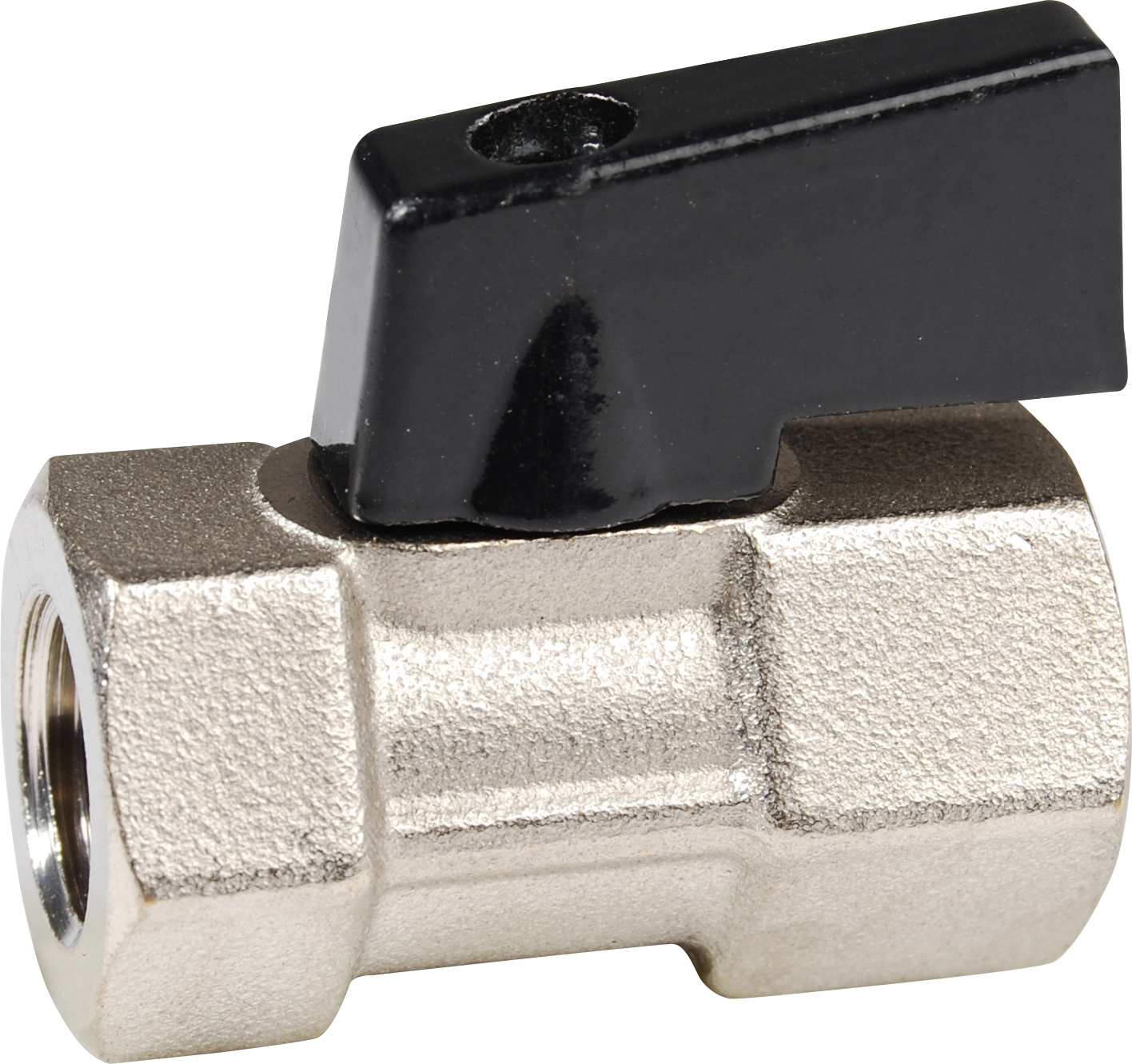

• La vanne à sphère Sferaco SPHERE MINI 677 est conçue pour l'isolement et la coupure de circuits d'eau ou d'air comprimé en installation compacte
• Elle est équipée d'un corps en laiton nickelé assurant une bonne résistance à la corrosion en usage courant
• Ce modèle intègre une sphère en laiton avec joints en polytetrafluoroéthylène pour garantir une étanchéité fiable
• Sa conception miniaturisée avec raccordement femelle femelle facilite l'intégration dans les réseaux de faible encombrement
• Le système de manœuvre par manette en aluminium noire permet une ouverture et une fermeture rapides de la vanne
Applications
• Isolement de circuits d'eau froide ou chaude dans les installations domestiques et tertiaires
• Réseaux d'air comprimé de petite et moyenne distribution en milieu industriel
• Montage sur collecteurs, équipements compacts et appareils nécessitant une vanne de sectionnement miniaturisée
Avantages
• Format mini offrant un encombrement réduit pour les installations en espaces restreints
• Résistance de service jusqu'à 16 bars en fonction de la configuration pour une large plage d'utilisations
• Plage de température de service de -10 °C à +90 °C adaptée aux réseaux d'eau et d'air comprimé
Conception
• Corps en laiton nickelé pour la série mini vannes
• Sphère en laiton avec joints de sphère en polytetrafluoroéthylène
• Joint en nitrile butadiène sur l'axe avec axe inéjectable pour une meilleure sécurité
Caractéristiques techniques
• Pression de service mini vannes : 10 bar
• Pression de service versions 677-690-694-697 : 16 bar
• Température de service : -10 °C à +90 °C
• Passage diamètre nominal 1/4 pouce : 8 mm
• Passage diamètre nominal 3/8 pouce : 8 mm
• Passage diamètre nominal 1/2 pouce : 10 mm
• Écartement vanne 677 diamètre nominal 1/4 pouce : 42 mm
• Écartement vanne 677 diamètre nominal 3/8 pouce : 42 mm
• Écartement vanne 677 diamètre nominal 1/2 pouce : 44,5 mm
• Pression de service mini vannes micro série 691-692-693 : 16 bar
• Passage micro vanne diamètre nominal 1/8 pouce : 5,5 mm
• Écartement micro vanne 691 diamètre nominal 1/8 pouce : 39,5 mm
• Écartement micro vanne 691 diamètre nominal 1/4 pouce : 44,5 mm
• Écartement micro vanne 692 diamètre nominal 1/8 pouce : 38 mm
• Écartement micro vanne 693 diamètre nominal 1/8 pouce : 37,5 mm
