Présentation

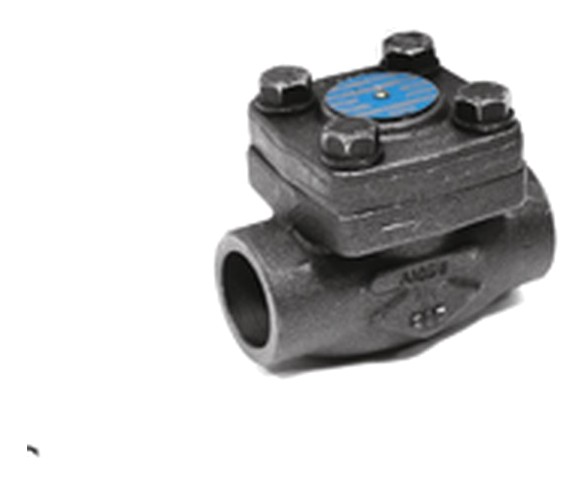

• Le clapet à piston Sferaco 314 est conçu pour assurer le anti-retour des fluides dans les installations industrielles exigeantes
• Équipé d'un piston à ressort en acier inoxydable, il garantit une étanchéité fiable et une fermeture rapide du circuit
• Ce modèle en acier forgé A105N est adapté aux fortes pressions jusqu'à 136 bars en service
• Sa conception avec chapeau boulonné et siège stellité offre une grande robustesse et une durée de vie prolongée
• clapet Sferaco 314 est destiné à un montage horizontal uniquement, ce qui facilite son intégration dans les réseaux de tuyauterie
Applications
• Réseaux industriels de l'industrie du pétrole pour le contrôle du sens d'écoulement des fluides
• Installations de chimie et de pétrochimie fonctionnant sous haute pression
• Circuits de vapeur industriels nécessitant des clapets de anti-retour résistants aux températures élevées
Avantages
• Résistance élevée à la pression avec une pression de service jusqu'à 136 bars
• Large plage de température de service permettant un fonctionnement jusqu'à 425 °C
• Compatibilité avec les exigences de sécurité grâce à la conformité à la directive 2014/68/UE en catégorie de risque II
• Adapté aux atmosphères explosibles avec agrément ATEX Groupe II, catégorie 2G cT3
• Matériaux agréés par les principales compagnies pétrolières, gage de fiabilité et de qualité
Conception
• Corps en acier forgé A105N pour une tenue mécanique renforcée
• Chapeau boulonné en acier A105N assurant un maintien sûr des éléments internes
• Piston et bille en acier inoxydable 410 pour une bonne résistance à la corrosion
• Joint en acier inoxydable A182 F316 avec graphite spiralé pour une excellente étanchéité
• Siège en acier inoxydable 410 stellité pour une forte résistance à l'usure
• Ressort en acier inoxydable 302 garantissant une fermeture efficace du clapet
Caractéristiques techniques
• Pression de service A105N : 136 bars
• Pression de service A182 F316 : 132 bars
• Température de service A105N : -29 °C à 425 °C
• Température de service A182 F316 : -29 °C à 538 °C
• Diamètre nominal minimum : 3/8 pouces
• Diamètre nominal maximum : 2 pouces
• Écartement pour diamètre 3/8 pouces : 80 mm
• Écartement pour diamètre 1/2 pouces : 80 mm
• Écartement pour diamètre 3/4 pouces : 90 mm
• Écartement pour diamètre 1 pouce : 110 mm
• Écartement pour diamètre 1 pouces 1/4 : 127 mm
• Écartement pour diamètre 1 pouces 1/2 : 155 mm
• Écartement pour diamètre 2 pouces : 170 mm
