Présentation

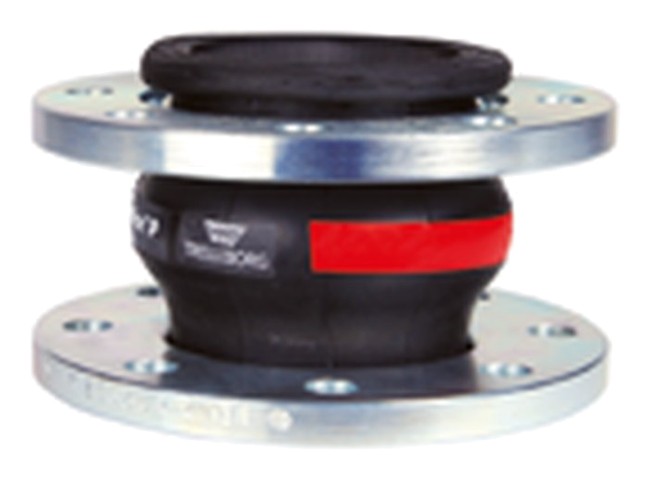

• Le manchon compensateur industriel Sferaco FORGEE 1568 HNBR Double jaune est conçu pour l'absorption des mouvements et des vibrations sur les réseaux hydrauliques et industriels
• Équipé de brides tournantes en acier zingué bichromaté ou en acier inoxydable 316, il facilite le raccordement sur des tuyauteries normalisées PN 10 ou PN 16
• Ce modèle utilise une garniture en caoutchouc HNBR double jaune adaptée aux huiles, aux mélanges eau et huiles ainsi qu'aux mélanges d'air comprimé et huiles
• Sa conception avec armature en fils synthétiques lui permet de supporter une pression de service jusqu'à 16 bars sur une large plage de diamètres nominaux
• Le système est conforme à la directive 2014/68/UE et peut être fourni avec certificat matière 3.1 pour les installations industrielles exigeantes
Applications
• Réseaux industriels transportant des huiles minérales ou des mélanges eau et huiles
• Lignes d'air comprimé lubrifié avec présence d'huiles pour machines et outillages
• Installations hydrauliques nécessitant l'absorption des vibrations de pompes et de compresseurs
• Réseaux de process dans l'industrie mécanique, chimique légère et pétrochimique
• Collecteurs et colonnes montantes nécessitant une compensation des dilatations thermiques
Avantages
• Compatibilité chimique étendue grâce à la formulation HNBR adaptée aux huiles et aux mélanges air comprimé et huiles
• Pression de service jusqu'à 16 bars permettant une utilisation sur de nombreux réseaux industriels
• Brides tournantes facilitant l'alignement et le montage sur les tuyauteries existantes
• Longueur standard de 130 mm assurant une bonne capacité de compensation dans un encombrement réduit
• Conformité à la directive 2014/68/UE avec possibilité de certificat matière 3.1 pour les installations réglementées
Conception
• Brides tournantes en acier zingué bichromaté ou en acier inoxydable 316 selon les versions
• Bague de maintien en acier carbone assurant la tenue mécanique de l'ensemble
• Armature interne en fils synthétiques pour la résistance à la pression et aux efforts de traction
• Raccordement par brides normalisées PN 10 ou PN 16 conformément à la norme EN 1092-1
• Elément souple en caoutchouc HNBR double jaune pour le service avec huiles et mélanges eau et huiles
Caractéristiques techniques
• Plage de diamètre nominal : 50 à 300 mm
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 300 mm
• Longueur standard : 130 mm
• Pression de service PS : 16 bars
• Classe de pression PN : 10/16
• Température de service TS : -25 °C à +110 °C
• Norme de raccordement : EN 1092-1 PN 10/16
• Directive équipements sous pression : 2014/68/UE
• Longueur pour DN 50 à DN 300 : 130 mm
• Nombre de versions de diamètres HNBR disponibles : 9
• Plage d'utilisation température négative : -25 °C
• Plage d'utilisation température positive : +110 °C
• Code matière HNBR série : 1568
