Présentation

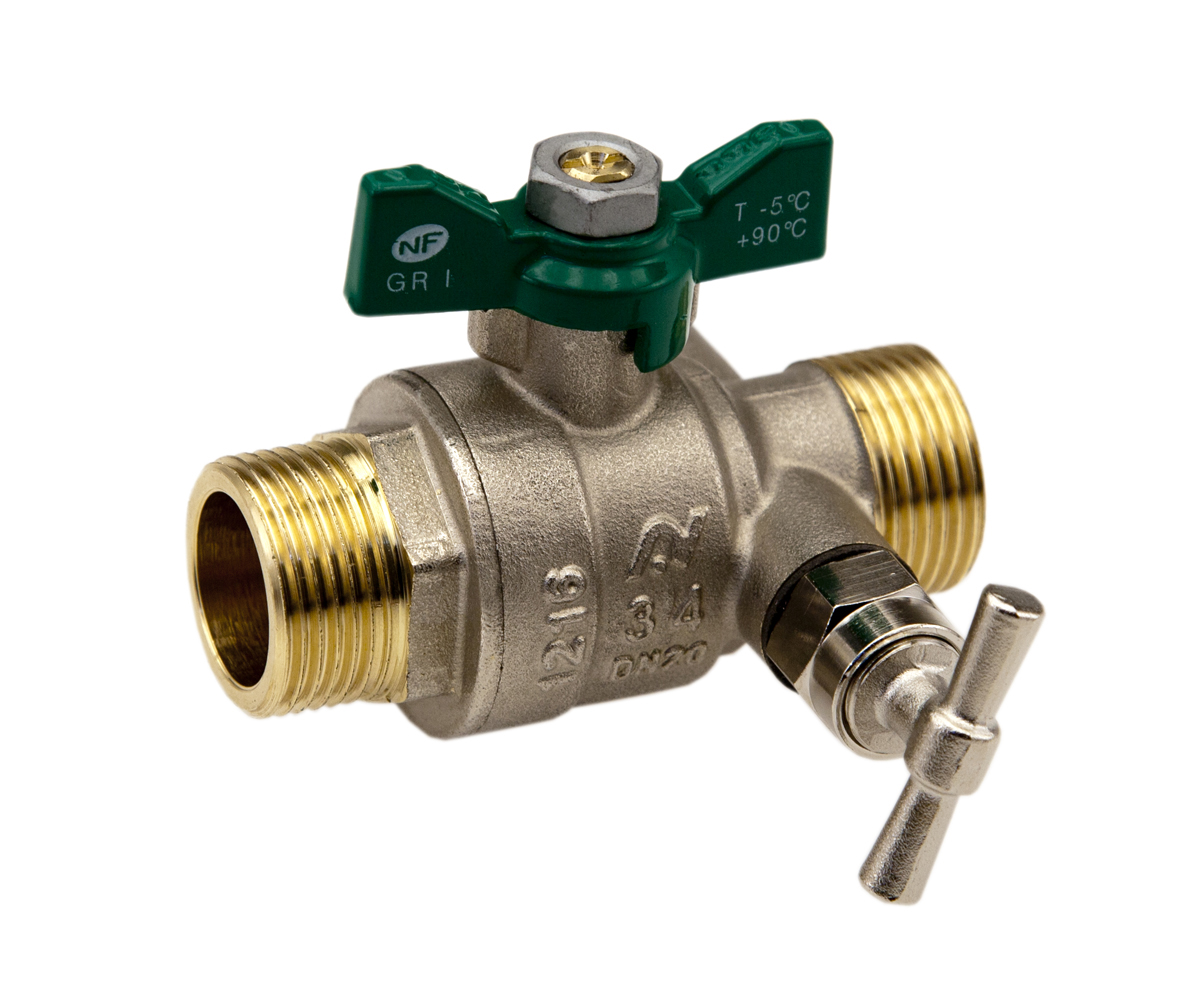

• La vanne à sphère Sferaco 545 est conçue pour l'isolement et la purge de circuits hydrauliques en bâtiment et en industrie
• Équipée d'une connexion mâle-mâle et d'une fonction de purge intégrée, elle facilite les opérations d'entretien et de vidange
• Ce modèle en laiton à manette papillon aluminium verte permet une manœuvre rapide et précise même en espaces réduits
• Sa conception avec passage intégral assure des pertes de charge limitées tout en garantissant une bonne étanchéité
• Le système à sphère en laiton chromé offre une longue durée de vie en service sous pression jusqu'à 25 bar
Applications
• Isolation et purge de réseaux d'eau froide et d'eau chaude sanitaire en habitat collectif et individuel
• Équipement de circuits de chauffage et de climatisation nécessitant une vidange ponctuelle des canalisations
• Montage sur lignes d'alimentation de compteurs, de collecteurs ou de répartiteurs hydrauliques
Avantages
• Fonction de purge intégrée permettant l'évacuation contrôlée du fluide sans démontage de la vanne
• Connexion mâle-mâle en laiton assurant une installation simple sur de nombreux types de réseaux filetés
• Manette papillon en aluminium verte offrant une manœuvre aisée dans les zones à encombrement limité
Conception
• Corps de vanne en laiton avec raccordements filetés mâle-mâle pour montage direct sur tuyauterie
• Sphère interne en laiton usinée assurant un passage optimisé du fluide et une bonne étanchéité en fermeture
• Dispositif de purge latéral permettant la décompression et la vidange locale du tronçon de canalisation
Caractéristiques techniques
• Pression de service maximale PS : 25 bar
• Passage nominal disponible : 15 mm
• Passage nominal disponible : 20 mm
• Passage nominal disponible : 25 mm
• Écartement pour diamètre nominal 1/2'' : 66,5 mm
• Écartement pour diamètre nominal 3/4'' : 77 mm
• Écartement pour diamètre nominal 1'' : 89,5 mm
• Conditionnement pour diamètres 1/2'' et 3/4'' : 10 pièces
• Conditionnement pour diamètre 1'' : 8 pièces
• Code produit version 1/2'' : 545004
• Code produit version 3/4'' : 545005
• Code produit version 1'' : 545006
• Pression de service gamme complémentaire 506 : 16 bar à 25 bar
• Pression de service gamme complémentaire 610 : 16 bar à 40 bar
• Diamètres nominaux disponibles sur la gamme associée : 15 à 50 mm
