Présentation

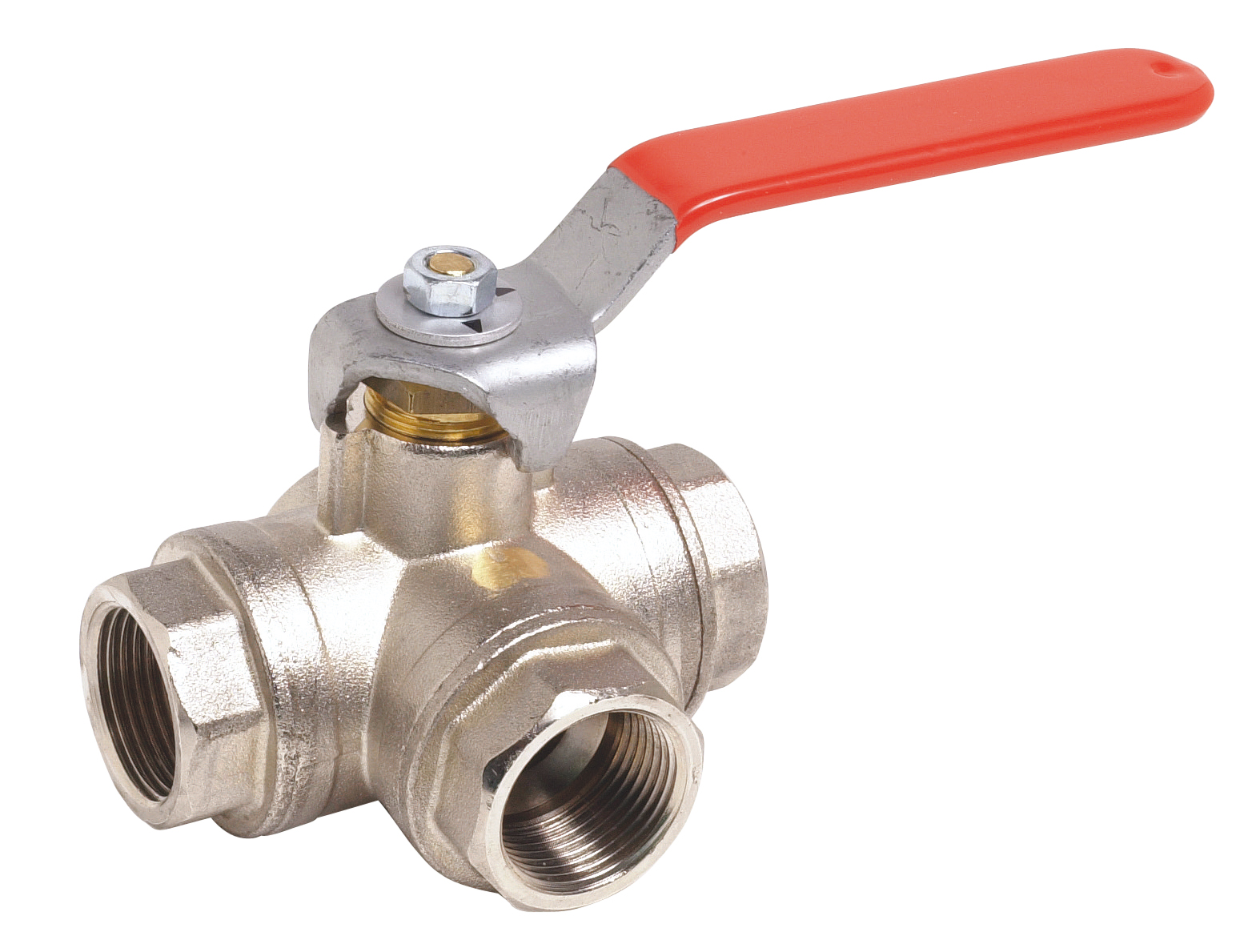

• La vanne à sphère Sferaco 514 Lumière en T est conçue pour la commutation ou la répartition de fluides courants compatibles du groupe 2
• Elle est équipée d'une sphère en laiton avec joints en polytétrafluoroéthylène pour assurer une étanchéité fiable sur les trois voies
• Ce modèle offre une pression de service jusqu'à 16 bars et une plage de température de service de 10 °C à 120 °C
• Sa conception en laiton avec raccordement femelle permet une intégration aisée dans les réseaux hydrauliques domestiques ou industriels
• Le système de commande par poignée en acier rouge garantit une manœuvre simple et rapide de la vanne
Applications
• Distribution de fluides courants dans les réseaux d'eau de process
• Commutation entre deux circuits hydrauliques sur une même alimentation
• Mélange ou dérivation de fluides dans les installations thermiques
• Équipement de collecteurs sur réseaux de chauffage ou de refroidissement
Avantages
• Étanchéité assurée sur les trois voies pour une sécurité de fonctionnement accrue
• Pression de service jusqu'à 16 bars adaptée aux installations domestiques et industrielles
• Plage de température de 10 °C à 120 °C permettant une utilisation sur circuits d'eau chaude
• Poignée en acier plate rouge offrant une bonne prise en main et une identification visuelle immédiate
Conception
• Corps en laiton résistant à la corrosion pour une durabilité élevée
• Sphère en laiton associée à des joints de sphère en polytétrafluoroéthylène pour limiter les pertes de charge
• Double étanchéité à l'axe par deux joints toriques en nitrile butadiène et presse-étoupe en polytétrafluoroéthylène
• Raccordement femelle gaz permettant un montage direct sur les tuyauteries filetées
• Conception conforme à la directive 2014/68/UE en tant que produit exclu article 1 paragraphe 2b
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : 10 °C à 120 °C
• Diamètre nominal minimum : 1/4 pouce
• Diamètre nominal maximum : 2 pouces
• Passage pour diamètre nominal 1/4 pouce : 10 mm
• Passage pour diamètre nominal 3/8 pouce : 10 mm
• Passage pour diamètre nominal 1/2 pouce : 10 mm
• Passage pour diamètre nominal 3/4 pouce : 15 mm
• Passage pour diamètre nominal 1 pouce : 20 mm
• Passage pour diamètre nominal 1 pouce 1/4 : 25 mm
• Passage pour diamètre nominal 1 pouce 1/2 : 32 mm
• Passage pour diamètre nominal 2 pouces : 40 mm
• Écartement pour diamètre nominal 1/4 pouce : 81 mm
• Écartement pour diamètre nominal 3/4 pouce : 90,5 mm
• Écartement pour diamètre nominal 2 pouces : 164 mm
